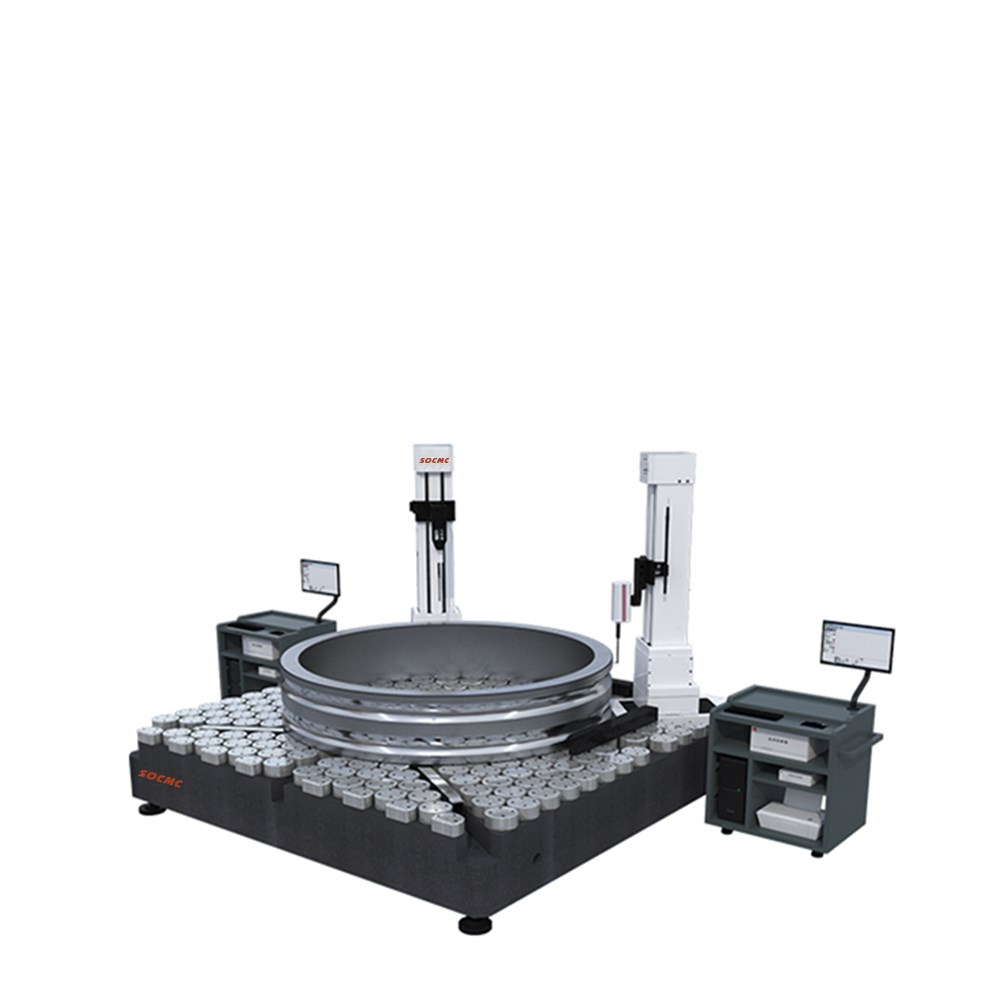

一、特點
1、以大理石臺面為測量基準。
2、測量導軌體與零件的相對位置：平行、******母線等可調節，保證測量精度。
3、外圈內溝、內圈外溝分開機構測量、測量效率高。
4、低噪數字式輪廓傳感器。
5、寬范圍無導頭粗糙度傳感器。
二、測量原理
本儀器測量原理為直角坐標測量法，即通過X軸、Z1軸傳感器，測繪出被測零件的表面輪廓的坐標點，通過電器組件，將傳感器所測量的坐標點數據傳輸到上位PC機，軟件對所采集的原始坐標數據進行數學運算處理，標注所需的工程測量項目。
三、測量功能
1、輪廓測量功能：
（1）尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑
（2）夾角：包含水平角、垂直角、夾角
（3）位置公差：包含平行度、垂直度
（4）形狀公差：包含直線度、凸度、圓弧輪廓度
（5）輔助生成：包含輔助點、輔助線、輔助圓
2、粗糙度測量功能：
（1）粗糙度功能：Ra、Rp、Rv、Rz、Rz（jis）、R3z、RzDIN、Rzj、Rmax、Rc、Rt、Rq、Rsk、Rku、Rsm、Rs、R△q、Rk、Rpk、Rvk、Mr1、Mr2、Rmr
（2）波紋度參數：Wa、Wt、Wp、Wv、Wz、Wq、Wsm、Wsk、Wku、Wmr
（3）原始輪廓參數：Pa、Pt、Pp、Pv、Pz、Pq、Psm、Psk、Pku、Pmr
四、技術參數
|
驅動器 |
560mm |
|
輪廓傳感器 |
0-40mm |
|
粗糙度傳感器 |
±620μm |
|
軸承直徑范圍 |
1200-3500mm |
|
輪廓線性精度 |
≤±(1.8+|0.15H|)μm |
|
粗糙度線性精度 |
≤6% |
五、環境要求
1、室內周圍應無影響測量的灰塵、振動、噪音、氣流、腐蝕性氣體和較強磁場
2、地面震動******RMS： ＜50HZ 2.5μm/s / ＞50HZ 5.0μm/s
3、電源：AC 220V±5% 50Hz 單獨地線
4、功率需求：500W
5、溫度：現場溫度：12～26℃
6、理想溫度：20±2℃ 階梯溫度不超過1℃/h
7、相對濕度：＜85%（無凝露）
