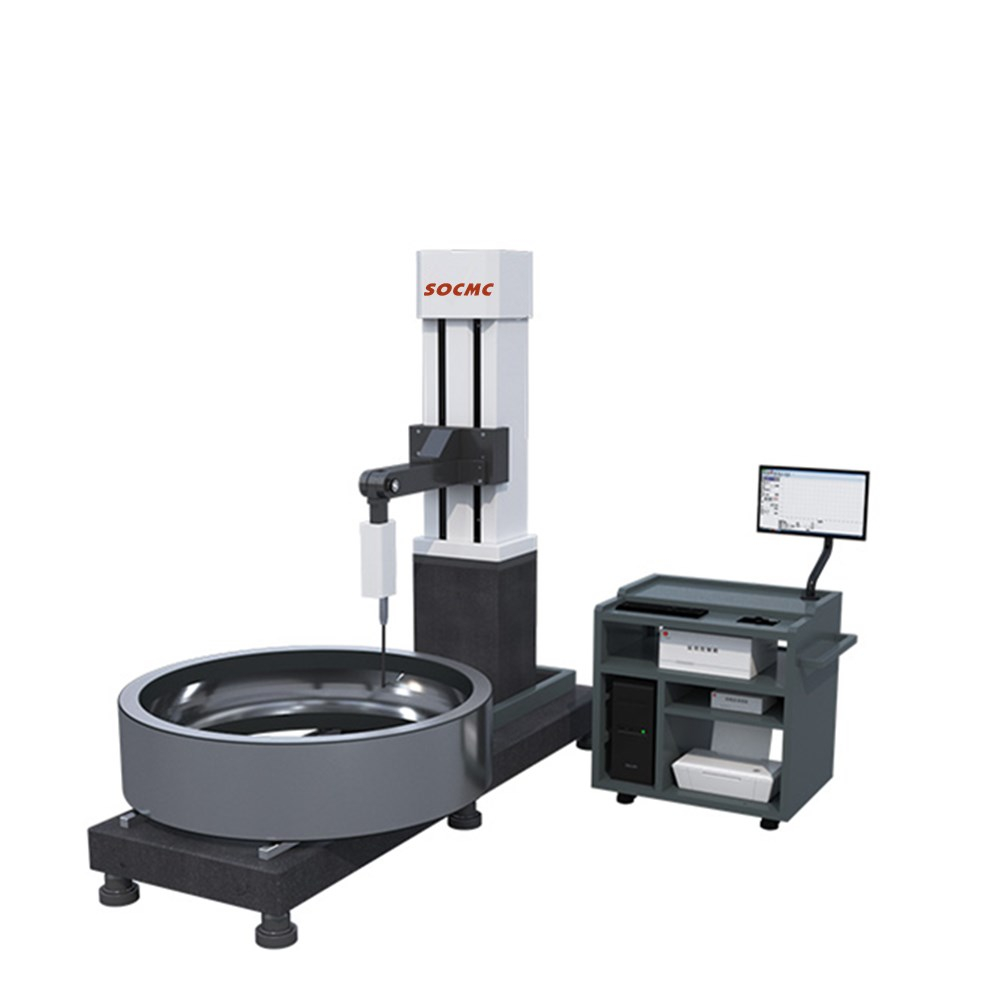

一、特點
1、最?測量直徑可達1200mm
2、最?承重可達600Kg
3、落地式結構，最?程度保障操作?員和設備的安全。
4、重?低，?便重型軸承套圈的裝卸。
5、?定?夾具設計，零件?需調整即可實現測量。
6、控制盒中可進?所有運動操作。
二、測量原理
本儀器測量原理為直角坐標測量法，即通過X軸、Z1軸傳感器，測繪出被測零件的表面輪廓的坐標點，通過電器組件，將傳感器所測量的坐標點數據傳輸?shù)缴衔?span>PC機，軟件對所采集的原始坐標數據進行數學運算處理，標注所需的工程測量項目。
三、測量功能
1、輪廓測量功能：
（1）尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑
（2）夾角：包含水平角、垂直角、夾角
（3）位置公差：包含平行度、垂直度
（4）形狀公差：包含直線度、凸度、圓弧輪廓度
（5）輔助生成：包含輔助點、輔助線、輔助圓
2、粗糙度測量功能：
（1）粗糙度功能：Ra、Rp、Rv、Rz、Rz（jis）、R3z、RzDIN、Rzj、Rmax、Rc、Rt、Rq、Rsk、Rku、Rsm、Rs、R△q、Rk、Rpk、Rvk、Mr1、Mr2、Rmr
（2）波紋度參數：Wa、Wt、Wp、Wv、Wz、Wq、Wsm、Wsk、Wku、Wmr
（3）原始輪廓參數：Pa、Pt、Pp、Pv、Pz、Pq、Psm、Psk、Pku、Pmr
四、技術參數
|
軸承直徑 |
300-1200mm |
|
驅動器 |
120mm |
|
輪廓傳感器 |
0~40mm |
|
粗糙度傳感器 |
±620μm |
|
立柱 |
620mm |
|
輪廓線性精度 |
≤±(1.5+|0.15H|)μm |
|
粗糙度線性精度 |
≤±(7nm+3.5% |
五、環境要求
1、室內周圍應無影響測量的灰塵、振動、噪音、氣流、腐蝕性氣體和較強磁場
2、地面震動******RMS： ＜50HZ 2.5μm/s / ＞50HZ 5.0μm/s
3、電源：AC 220V±5% 50Hz 單獨地線
4、功率需求：500W
5、溫度：現場溫度：12～26℃
6、理想溫度：20±2℃ 階梯溫度不超過1℃/h
7、相對濕度：＜85%（無凝露）
