一、 技術參數表

二、檢測工件名稱、規格、探傷范圍、檢測速度：

1、工件名稱及規格：彈條

2、探傷范圍：外表面任意方向的缺陷。

3、檢測速度：約10秒/1件。

4、******的外形尺寸：180*95mm，直徑20mm.

三、設備制造標準：

1、用戶現場和需方實際探傷工藝要求。

2、中華人民共和國磁粉探傷機《GB3721-83》標準，

機械工業部行業磁粉探傷機《JB/T8290-2011》標準，

行業《GB/T15822.1~3》標準。

3、ISO-9001質量體系認證文件。

四、設備磁化原理及性能介紹：

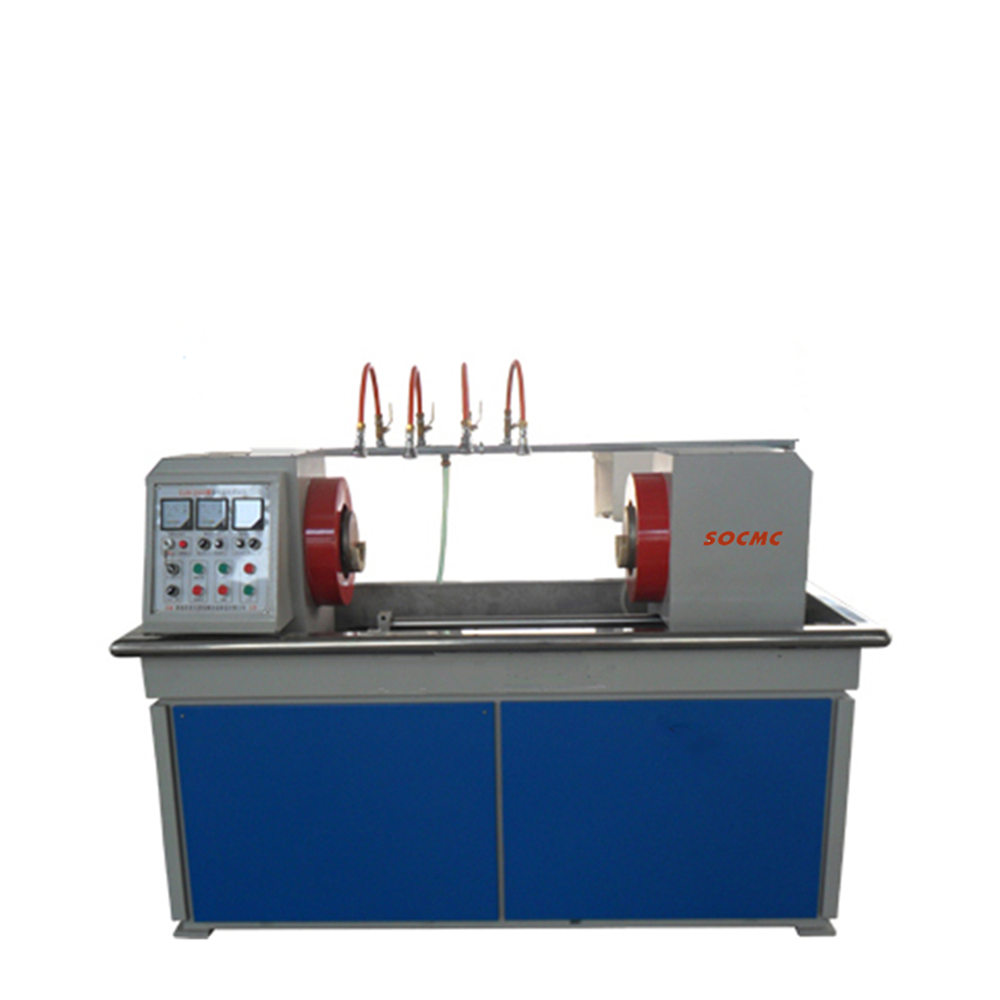

1、CJW-2000型熒光磁粉探傷機為機電一體式，主要用于濕式磁粉法檢查工件零件外表面、端面及其近表面任意方向的裂紋缺陷。該設備由電氣控制系統、電源系統、輔助操作系統、噴淋磁化系統、磁懸液循環系統、暗房熒光觀察系統、退磁系統等幾大部分組成。

2、設備的周向磁化采用直接通電磁化方法，縱向磁化采用雙線圈外加磁場方法，一次性復合磁化，全方位檢查工件表面及其近表面的各種裂紋、細微缺陷。交流磁化電流均帶斷電相位控制，既適合連續法，又可進行剩磁法探傷檢測。

3、設備的控制電路采用臺灣永宏品牌可編程序控制器系列產品（簡稱PLC）集中控制，具有手動控制和自動控制功能，手動控制時可進行設備的每個功能動作的單步手動操作控制。自動控制時設備自動執行PLC內部自動程序，實現：上料（人工）→氣缸夾緊→磁懸液上噴灑→復合磁化→氣缸返回→熒光觀察檢查→退磁等一系列動作的半自動化控制。自動程序連續執行，循環往復。如需要立即結束，按動復位按鈕開關，自動程序立即結束，回到初試狀態。

4、主電路采用可控硅無級調壓技術，設備的周、縱向磁化電流實現無級可調。設備采用專用指針顯示表，精確度高，全部模塊化設計，安全可靠，操作維護及其方便。

五、技術參數：

1、周向磁化電流：AC：0-2000A有效值，指針顯示，帶斷電相位控制；

2、縱向磁化磁勢：AC：0-12000AT有效值，指針顯示，帶斷電相位控制；

3、電源：三相四線380V±10%  50Hz；

4、磁化方式：周向磁化、縱向磁化、復合磁化；

5、暫載率：≥25%，連續磁化時間******3S；

6、磁化靈敏度：A型15/50試片清晰顯示；

7、控制方式：手動、自動；

8、工作節拍：約10秒/1件；

9、電極間距：0-800mm；

10、電極運動方式：氣動；

11、退磁方式：衰減式；

12、退磁效果：≤0.3 mT（3Gs）；

13、紫外線強度：距光源381mm工件表面處強度≥1000μW/cm2；

14、外形尺寸：

（1）主機：1800（L）×800（W）×1400（H）mm；

（2）含暗室尺寸：2100（L）×1650（W）×2200（H）mm；

15、氣源：0.4-0.7Mpa；

16、使用環境條件：溫度：-5℃～+45℃?？諝庀鄬穸龋骸?0％。

17、重量：約700kg。

六、組成結構

1、電氣控制系統                       一套；

2、磁化電源系統                       二套；

3、噴淋磁化系統                       一套；

4、磁懸液噴灑及回收裝置               一套；

5、熒光觀察系統                       一套；

6、手動退磁系統                       一套；
