一、產品特點

1、基座選用優質鑄鐵，經長期自然時效處理，穩定性好；
2、測量主軸采用優化方形設計，確保測量時運動性能的穩定性；
3、擁有多種功能強大的附件可選，能滿足不同測量要求；
4、光柵照明系統采用低電壓、小電流、體積小、壽命長的紅外發光器件做光源；
5、儀器采用了高精密的測量系統，符合阿貝原理，測量精度高；
6、JD25-D：采用光柵數顯技術，配備數顯箱，測量長度值以數字顯示，直觀、方便；
7、JD25-C：軟件功能強大，不僅能對示值誤差進行修正，同時還能自動修正由溫度造成的測量誤差，且軟件帶有自動判別拐點功能

二、產品用途

1、萬能測長儀是一種用于絕對測量和相對測量的長度計量儀器，廣泛應用于機械制造業、工具、量具制造業及儀器儀表制造業等企業的計量室和各級專業計量鑒定部門。
2、主要測量對象包括：
（1）光滑圓柱形零件，如軸、孔、塞規、環規等；
（2）內螺紋、外螺紋的中徑，如螺紋塞規、螺紋環規等；
（3）帶平行平面的零件，如卡規、量棒、較低等級的量塊等。

 三、技術參數

1、萬能工作臺：
（1）安裝面積（mm2）：160×160
（2）高度調節范圍：0~100
（3）橫向行程：25mm
（4）繞Y軸傾斜：±3°
（5）工作臺轉動：±4°
（6）允許荷重：10kg
（7）測帽內徑配合尺寸：φ6H7
（8）測帽桿與測帽內徑
（9）配合的外徑尺寸：φ6g6
2、測量范圍
（1）外尺寸：絕對測量0—100           相對測量0—670
（2）內尺寸：使用小測鉤（******伸入深度12，******臂厚50）時，5~400
                         使用大測鉤（******伸入深度50，******臂厚85）時，30~370
（3）用電測測鉤：1~60
（4）用萬能測鉤：14~112
（5）內螺紋中徑測量：使用小測鉤時（螺紋小徑13~30）
                                     使用大測鉤時〔螺紋小徑31-（70-臂厚）×2〕
                                     螺距：0.5~6
（6）外螺紋中徑測量：******200，螺距：1~6
（7）測量力(N)：0、1.5、2.5
（8）數字顯示當量：0.0001mm
（9）儀器示值變動性：外尺寸測量時，2σ≤0.3μm
                          內尺寸測量時，2σ≤0.5μm
（10）JD25-C準確度： 外尺寸絕對測量時，儀器準確度為0.5μm（20℃±0.2℃時）
                          內尺寸測量時，儀器準確度為1μm
（11）JD25-D準確度： 外尺寸絕對測量時，（0.5+L/200） μm
                          內尺寸測量時，儀器準確度為（1+L/100） μm,式中L為測量尺寸，單位：mm
3、儀器外形尺寸：長*寬*高=960*390*450
4、儀器凈重：150kg
5、儀器使用環境：室溫20℃±0.5℃，相對濕度不應超過60%


四、軟件功能:
1、JD25-C軟件功能：
（1）測量功能：外尺寸絕對測量和相對測量，內尺寸、孔、外螺紋和內螺紋的測量；
（2）計算功能：計算內、外尺寸準確度；
（3）數據顯示：數據公英制轉換、自動識別轉折點功能。
（4）誤差修正：手動、自動（帶溫度傳感器時）溫度修正，儀器溫度和工件溫度實時顯示；
（5）提示功能：實時提示測量操作步驟；
（6）輸出功能：可輸出至EXCEL 、WORD等進行數據處理。

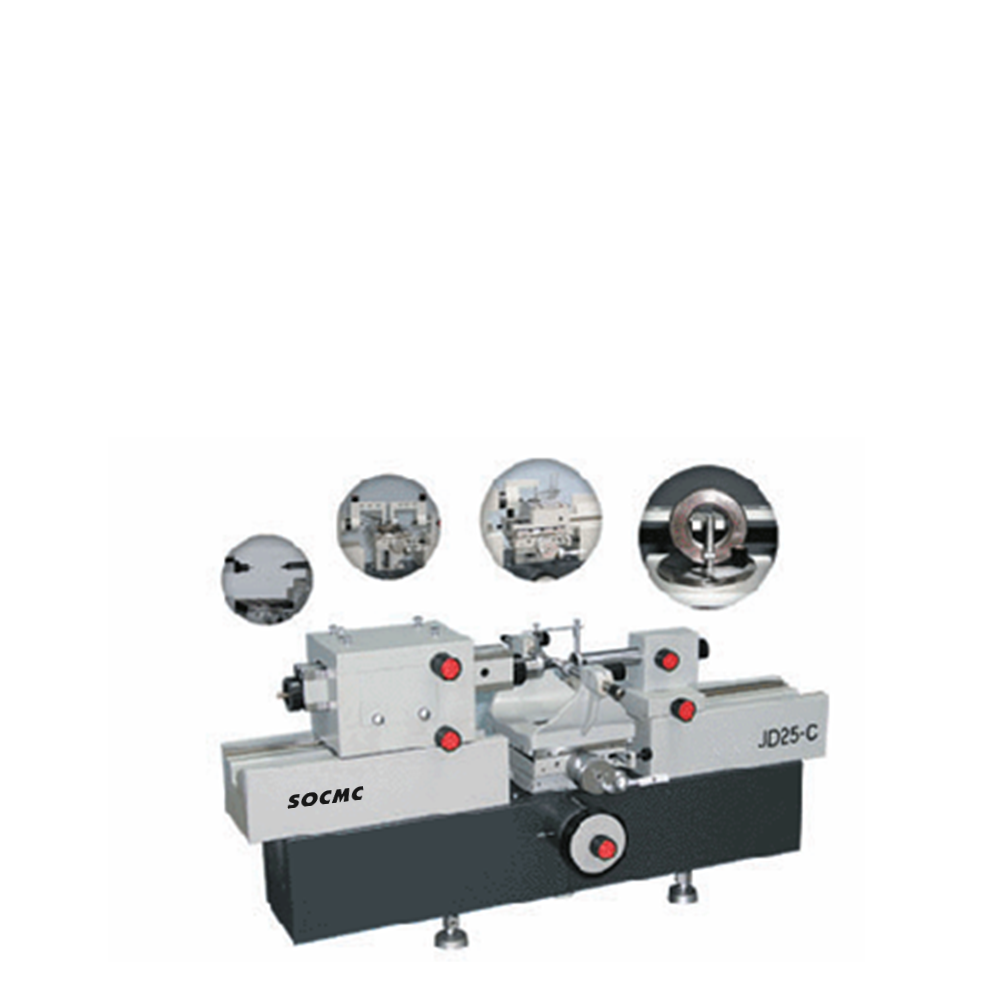

(產品照片僅供參考；本公司保留對產品進行改進提高的權利，屆時恕不另行通知客戶；本產品配置以裝箱清單為準
