一、適用范圍

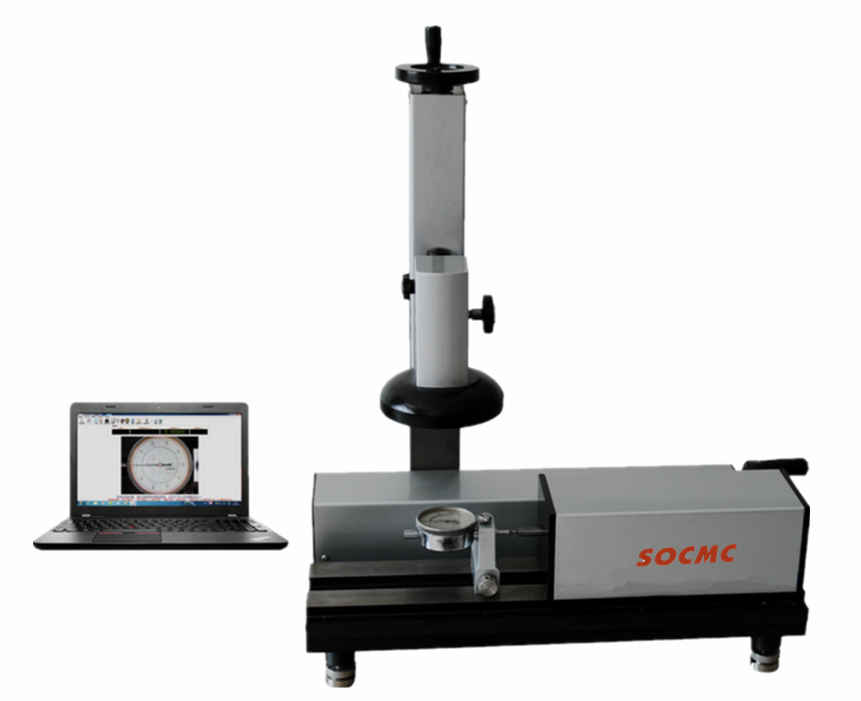

1、FT-50G型高精度全自動指示表檢定儀是檢定百分表、千分表的專用儀器。

2、基本功能：儀器按照《JJG 34-2008 指示表（指針式、數顯式）》、《GB/T 18761-2007 電子數顯指示表》、《JJG 35-2006 杠桿表》、《JJF 1102-2003 內徑表校準規范》、《JJG 379-2009 大量程百分表》、《JJG 39-2004 機械式比較儀》和《JJG 118-2010扭簧式比較儀》等國家標準、計量檢定規程和校準規范，檢定、校準百分表、千分表、內徑百分表、內徑千分表、杠桿百分表、杠桿千分表、大量程百分表及各種數顯表。

3、精度符合國家檢定規程：JJG201-2008《指示類量具檢定儀》的要求。

4、擴展功能：檢定英制表、扭簧比較儀、機械式比較儀。

二、基本結構

1、原理框圖

2、儀器是集光、機、電、儀、軟件于一體的高科技測控系統。

3、主要由進口精密計量光柵尺、電機驅動控制機構、機械傳動機構、高速工業照相機、電腦及專用軟件組成。

4、精密計量光柵尺為標準器，給系統提供高精度位移值。機械傳動機構驅動儀器測頭進、退移動。主機微電腦測控系統接收光柵信號，并將其放大、細分，轉化成數字量；控制機械傳動機構運動；跟電腦通訊，接受指令、上傳數據。

5、高速工業照相機由電腦控制，拍攝指示表圖像，并將圖像信息上傳電腦。電腦在專用軟件控制下是系統的控制中心。

6、儀器結構充分考慮實用、方便。

7、操作空間大，照相機采用長焦距自動變焦鏡頭，鏡頭跟被檢指示表間距離可達200mm，操作空間寬暢，更換指示表時絕不會碰及鏡頭，就不需移動照相機。檢測相同規格的指示表時大大減少了調節操作時間。

8、導軌傳動系統采用密布交叉滾子導軌，使系統能承受很高的徑向力，耐振動沖擊，確保光柵尺系統結構穩定可靠，。

測量頭左邊工作導軌長達240 mm，為同類產品中最長，完全滿足大規格內徑表檢測。

9、對環境適應能力強，軟件技術對圖像信息進行特別處理，濾除雜散信息、增強表盤及指針信息強度，使圖像識別能力得到很大提高。在光線暗淡環境下的識別能力高于人的目力。

10、大口徑LED漫反射無影可調專用光源，光環直徑100 mm。漫反射無影功能保證了各種直徑的球面指示表電腦圖像上，不出現光源圖像。設有專用開關，亮度可以連續調節。

11、照相機立竿水平移動道軌上方全封閉，極大減少灰塵在移動道軌上的積聚。道軌移動手輪設置在右邊，操作方便合理。

12、儀器基座采用合金鋁板，工作導軌底座采用鑄鐵。既使整機重量大為減輕，又確保工作導軌的穩定性能。

13、★電器控制箱隱蔽的設置在合金鋁板下面，跟光柵尺在空間上完全隔離，完全避免了電子元件溫度升高對光柵尺的影響。

三、工作概況

1、儀器進行檢測工作時，照相機鏡頭面對指示表表面，指示表表面圖像顯示在電腦顯示器上，調整指示表自動對零。

2、鼠標點擊檢測圖標，檢測工作開始。

3、光柵位移值自動置零，精密電機驅動機構推動指示表前進。

4、標準位移由光柵尺指示，照相機不斷拍攝指示表圖像，并將圖像上傳電腦。

5、電腦快速對光柵尺示值、指示表圖像信號分析處理，計算出指示表檢定點的誤差。

6、正行程逐點檢測到終點后，指示表再前進10個分度，然后轉向反行程逐點檢測，直到零點，整個檢測工作完成。

7、指示表所有檢定點的誤差存儲在電腦。

8、電腦根據檢定規程對所有檢定點的誤差分析處理，計算出檢定規程要求的各項誤差，生成檢定報表。

9、檢定記錄、報表顯示在電腦顯示器上，也可以存儲、查詢、打印。

四、軟件功能

1、隨機配置二套應用軟件：《FT-50型指示表全自動檢定軟件V1.0》、《SZJ-G型數控指示表檢定軟件V1.0》，二套應用軟件獨立運行，又可隨時切換。二套軟件均取得國家版權局計算機軟件著作權證書，證書號分別為：0325831（FT-50）、0325833（SZJ-G）。

2、FT-50型指示表全自動檢定軟件V1.0控制儀器執行全自動檢定功能、數據管理功能。

3、SZJ-G型數控指示表檢定軟件V1.0控制執行數控檢定功能、數據管理功能、本機檢定驅動功能。

4、按最新國家檢定規程全自動檢定百分表、千分表、杠桿表、內徑表和（0-50）mm內各種規格的大量程百分表。

5、全自動檢定各種規格的指針式指示表、數顯式指示表和英制表。

6、全自動檢定扭簧比較儀、機械式比較儀。

7、★自動對零功能：儀器自動尋找到被檢指示表表盤零位刻線，推動指示表指針對準零位，不需人工轉動表盤對零。

8、★自動調焦功能：自動調節照相機焦距，得到最清晰的被檢指示表表盤及指針圖像，不需人工調節照相機焦距。

9、全自動檢表過程中，檢定儀推動指示表測桿自動進退；機器視覺系統自動跟 蹤識別指示表各個示值讀數；自動跟光柵測量的標準位移相比較，得出指示 表的各檢定點示值誤差。

10、在檢定過程中，具有超差提示功能；

11、被檢指示表圖象、光柵尺標準值、當前被檢點位置及誤差實時顯示于電腦屏幕，界面布局勻稱，視覺效果清晰、舒適。

12、指示表各種類型、量程、測量間隔，按照檢定規程設置，自動對應在下拉菜單，使用十分方便。

13、特殊量程、測量間隔，開有手工輸入窗口。

14、按照相應的指示表檢定規程自動處理檢定數據。可顯示、打印、存儲各項記錄，包括檢定點誤差數據的表格和曲線，規程中要求測量的各種誤差，以及根據規程判定的檢定結果。

15、按指示表類型、編號、檢定員、檢定日期等條件查詢和管理檢定記錄。 在檢定錯誤時能刪除錯誤的檢定報告。

16、可以修改保存的記錄和數據；

17、具有雙重備份和還原數據庫功能。

18、檢定記錄可輸出到Excel文檔，可自動生成Word格式的檢定證書。

19、批量打印、導出檢定記錄；可批量打印、導出檢定證書。

20、★可以跟無錫市計量測試所的《智慧計量實驗室信息管理系統》無縫聯接，將檢測原始數據上傳進該系統。

21、★兼有數控指示表檢定儀的全部功能，可選擇數控方式檢定各種表盤或刻度線有明顯污損的指示表。數控方式檢定內徑表比全自動方式更加方便快捷

22、★ 內置獨特的本機計量檢定功能。對本儀器計量檢定時，可控制測桿自動定值前進與后退、自動精確定位，無須人工費力反復地旋轉手輪控制進退和定位。操作極為方便、快捷。校正功能對用戶開放，用戶可以自己校準設備

23、可根據客戶特殊要求，定制檢定記錄和檢定證書格式。

24、可根據客戶特殊要求，定制專用夾具。

25、可根據客戶特殊要求，定制校準標準。

五、二種檢測報表

1、報表有指示表詳細報表、指示表誤差綜合報表二種。詳細報表又分帶曲線圖表和無曲線圖表的報表二種。

2、指示表詳細報表（A4幅面）

（1）該報表包含檢定規程所要求檢定的全部項目、被檢表編號、屬性、量程、檢定結論、檢定員、檢定日期、檢定單位和送檢單位。

（2）受檢點誤差自動錄入，其它項目有下拉選擇框點勾錄入。

3、指示表綜合誤差報表（A4幅面，一頁5只指示表報表）

（1）該報表包含被檢表編號、屬性、量程、檢定步距、誤差******值及位置、誤差最小值及位置、示值誤差、回程誤差及位置、相鄰誤差、任意段示值誤差、檢定結論、檢定員和檢定日期。

4、數據庫管理功能

（1）系統建有專用數據庫，檢測數據、報表存儲入數據庫，可隨時查詢、導出、打印。還有數據庫備份及恢復功能。

（2）數據庫可以按日期、被檢表類型、被檢表編號、檢定員等條件查詢。

六、特點

1、檢測速度最快

（1）檢測速度是這種儀器追求的重要目標之一.

（2）全自動就是要快。

（3）10mm百分表后續檢定68秒；首次檢定105秒即可完成。

2、速度快的原因：

（1）主機內的微型計算機：采用先進的32位微處理器（CPU），手機中也廣泛采用32位微處理器。32位微處理器的工作頻率72 MHz,一次數據交換4字節(32位)。其他同類產品采用的是8位微處理器，8位機的工作頻率不超過12MHz,一次數據交換1字節(8位)。運算控制速度差異就很大。

（2）主機跟電腦的數據通訊方式：采用的直接USB2.0全速接口方式，傳輸速率12MB。其他同類產品有仍采用RS232方式，或者采用RS232轉換成USB方式，傳輸速率不超過125KB， RS232的速率終究是瓶頸，速度是快不起來的。現在新品主流的電腦已沒有RS232接口了。

七、檢測方式

1、儀器有兩種檢測方式：全自動方式 和 數控（半自動）方式。

2、全自動方式：儀器測量頭推動儀表測頭，使儀表指針移動，照相機拍攝指針的位置，軟件計算出對應的誤差。

3、數控方式：儀器擁有SZJ型數控指示表檢定儀(1989年至今獨家生產)獨有的數控驅動方式和其它一切優良特性。

4、數控方式有如下功用：

（1）檢定表盤或刻度線有明顯污損的指示表；

（2）檢定檢測點很少、但裝夾較麻煩的內徑表。數控方式用來檢測內徑表比全自動方式方便、快捷。因為內徑表檢測點很少（6-16個點），采用全自動方式檢測，還要增加照相機對焦距、調節圖象清晰的工作，由此而增加的時間，比數控方式檢測所用時間多很多。

（3）用于檢查指針卡針、跳動情況；

（4）對本儀器計量檢定時使用。

（5）數控定值移動的距離和方向可以任意設定，最小值0.1mm，******值52mm。

（6）對本儀器計量檢定時，用數控定值移動方式很方便的使測量頭移動預定的距離，操作時由電腦控制，人員跟儀器不直接觸，穩定性可靠性很高。其他廠家只能用手工旋轉手輪移動距離。手工定位準確性是難以達到0.1um精度的。

（7）只有我們的儀器上是可以不設手輪的。其他廠家都只能設置手輪。

八、系統配置

九、技術參數

1、工作摸式：光柵全自動；

2、測量范圍：0-52mm

3、顯示分辨力： 0.01μm/ 0.1μm可轉換 ；

4、重復性：0.1μm；

5、讀表精度：千分表1/32分格，百分表1/64分格；

6、示值誤差：任意1mm內≤0.6μm、任意2mm內≤0.6μm、任意10mm內≤0.8μ、任意30mm內≤0.9μm、全程******誤差≤1.0μm；

7、回程誤差：≤0.4μm；

8、檢定速度：0.35秒/點（可調）；

9、接口方式：直接USB2.0全速接口；

10、電源電壓：交流220V±10%、50Hz；

11、外形尺寸：480mm×220mm×450mm
