??一、系統名稱和型號：

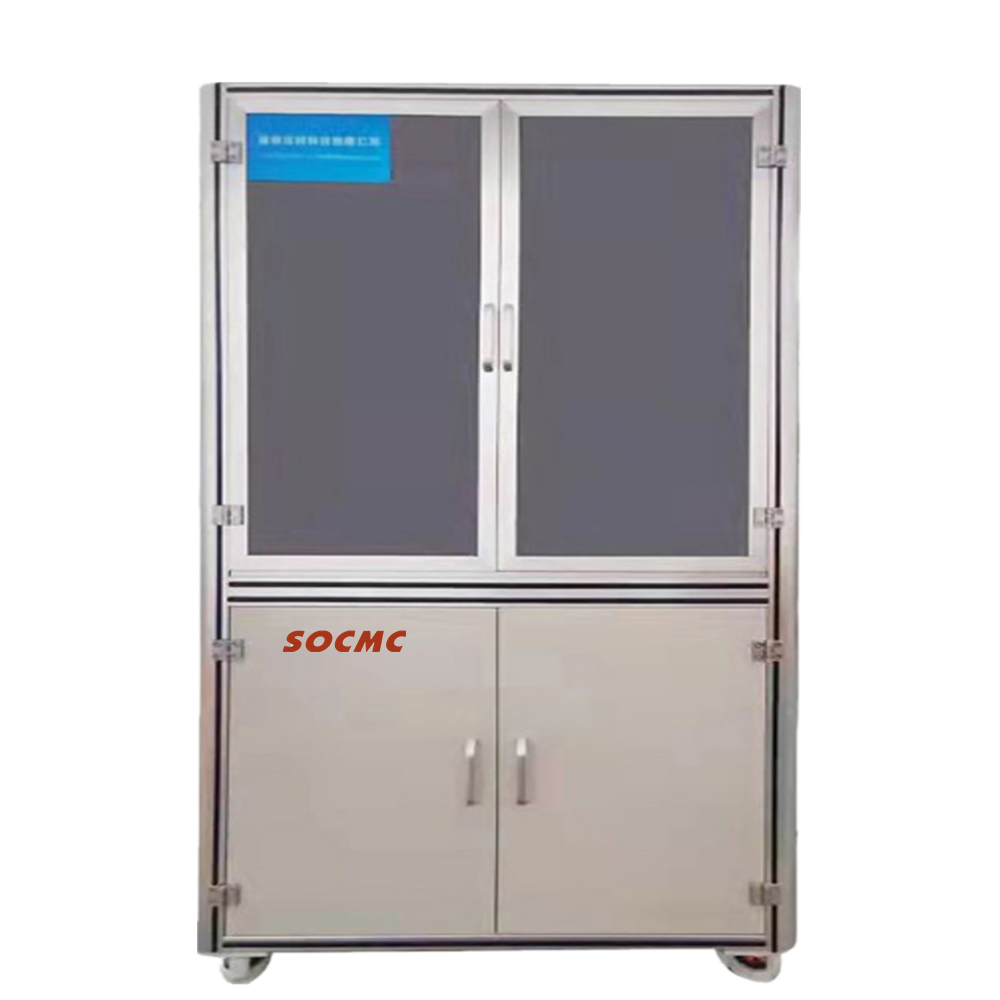

??名稱：汽車焊接螺母篩選機
??二、系統組成概述: 該系統主要有以下6部分組成：
??1.自動送料系統：將焊接螺母倒入振動盤，振動盤產生振動波，讓焊接螺母有序地排列到入料平送器上實現排料入料功能。
??2.中心運動系統：由電機、主軸、玻璃盤及相關配件組成，實現中心系統平穩地轉動；
??3.視覺檢測系統：由4套相機及相應光源組成，分別實現對1）焊接螺母底部表面，2）螺母側面投影尺寸，3）螺母頂部表面及投影尺寸，4）螺牙有無以及嚴重缺損等項目進行檢測，具體見下第四條列明。
??4.軟件分析控制系統：相機取像后，通過主機軟件分析，判定焊接螺母的屬性：合格品、不合格品、待檢品三種；
??5.出料分檢系統：軟件判定焊接螺母的屬性后，通過PLC電器控制系統，出料分檢系統按照軟件指示的屬性，對焊接螺母進行良品，不良品，待檢品進行分類出料。
??6.PLC電氣控制系統：通過PLC搭配電氣控制元件，完成整套設備的控制動作。
??三、系統檢測的對象要求：
??本檢測系統設備適用焊接螺母的種類與規格：新機器依客戶所提供樣品進行生產制作。
??四、檢測內容說明：
|
相機號 |
功能說明 |
CCD |
檢測精度 |
備注 |
|
相機一 |
1、焊接螺母底部壓傷。 |
BASLER |
0.2 mm^2以下
|
|
|
相機二 |
1、 兩焊腳高度； 2、 螺母厚度。
|
BASLER |
±0.01mm以內（重復精度） |
相機視野范圍在15*15mm時定義的精度。 |
|
相機三 |
1、 焊腳面積大小； 2、 焊腳對角長度； 3、 螺紋內孔直徑大小； 4、端面壓傷。
|
BASLER |
±0.01mm以內（重復精度） |
相機視野范圍在15*15mm時定義的精度。 |
|
相機四 |
1、 有無螺紋； 2、 螺牙嚴重缺損（相機可視范圍內）。
|
BASLER |
|
|
??五、設備性能與主要配置說明：
??1、 檢測速度：依焊接螺母大小及形狀不同，檢測速度可為300￣550pcs/min（M6的檢測速度約為400pcs/min）；
??2、重復檢測精度: 見上述第四條列明；
??3、主要配件說明：1)、相機：德國品牌BASLER； 2)、感應器：日本OMRON；3)、電磁閥：原裝美國品牌；4)、PLC：日本三菱高速系列；5）、新機包含：一套振動入料盤面，一套振動底座，一套直線振動送料器和一套送料導軌。
??4、人機界面，軟件自動帶工具箱，專為普通員工開發的方便的微軟視窗操作系統；
??5、生產數據報表統計功能：CPK、柏拉圖、不良種類項目、不良比例等自動生成功能，可為生產車間改善工藝提供依據；
??6、檢測數據輸出系統：本篩選機具有數據通訊功能，有數據輸出與存儲功能，軟件所導出的數據可通過局域網連接打印機進行紙質打印。
