??一、系統名稱和型號：
??名稱：玻璃盤式篩選機

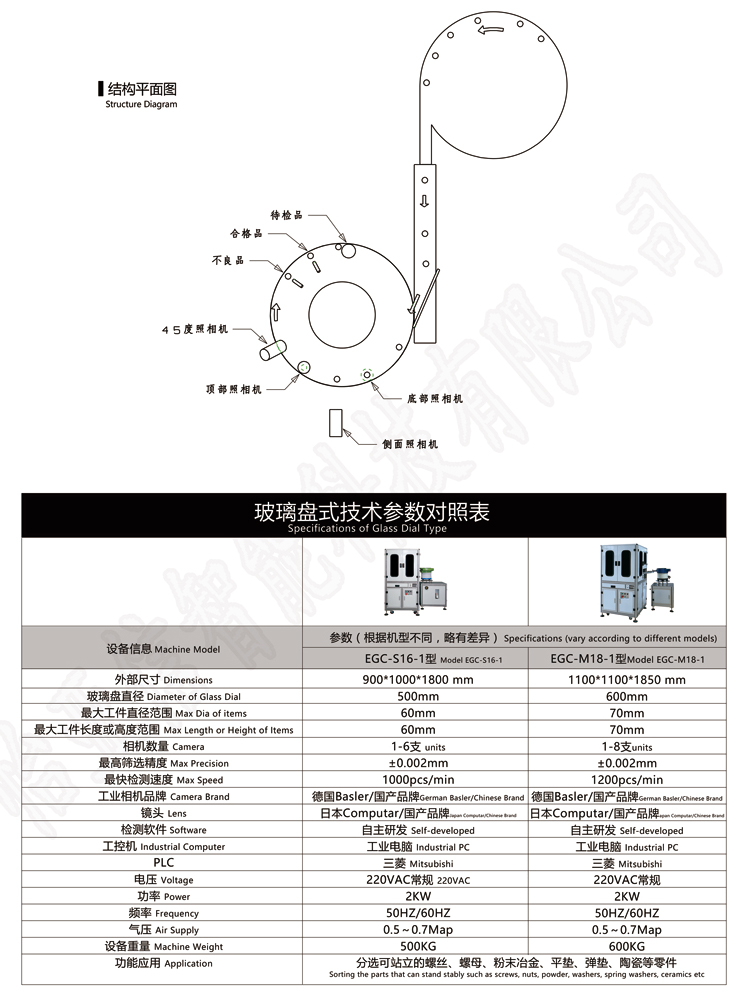

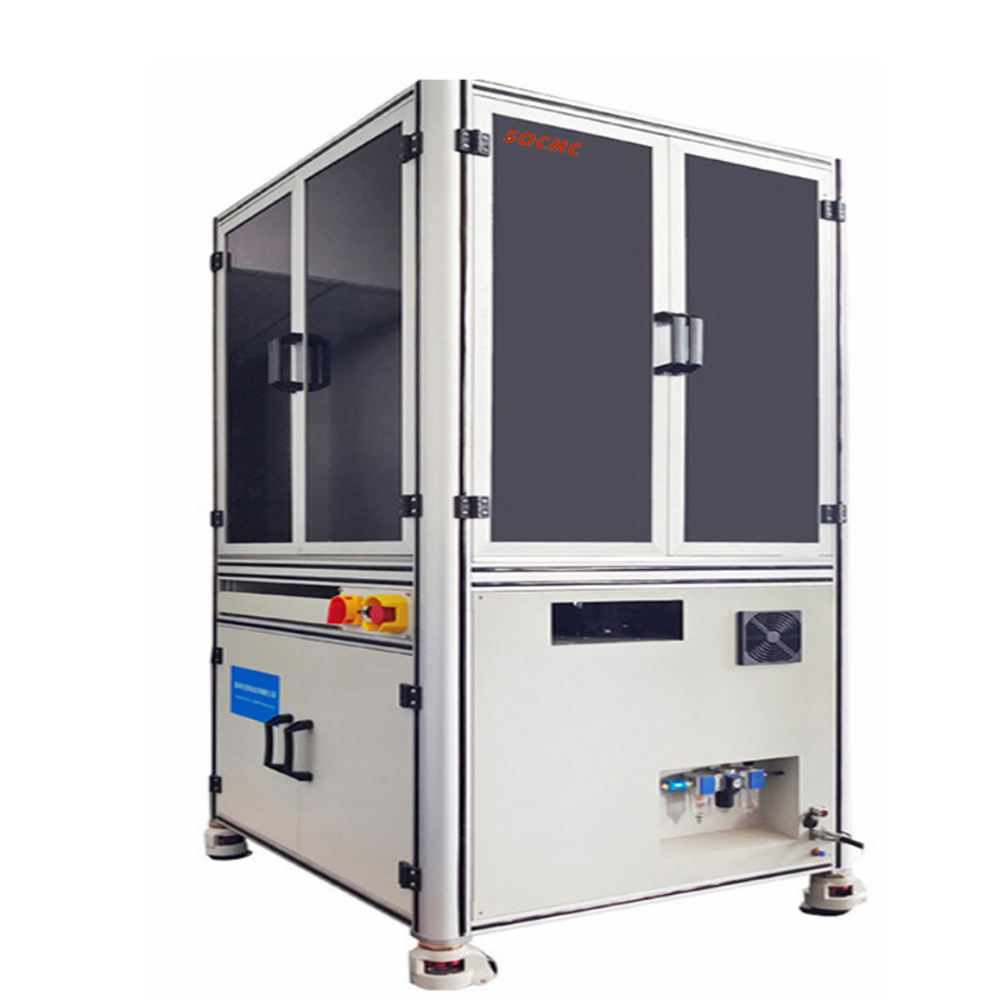

??二、系統組成概述: 該系統主要有以下6部分組成（附設備外形圖）：
??1、 自動送料系統：將鈦螺母倒入振動盤，振動盤產生振動波，讓鈦螺母有序地排列到入料平送器上實現排料入料功能。
??2、 中心運動系統：由電機、主軸、玻璃盤及相關配件組成，實現中心系統平穩地轉動；
??3、 視覺檢測系統：由4套相機及相應光源組成：1＃底部相機檢測產品底部投影面尺寸及毛刺；2＃側面相機檢測產品側面投影面尺寸及毛刺，3＃底部表面相機檢測產品底面倒角尺寸和表面的大裂紋，4＃頂部表面相機檢測產品頂面倒角尺寸和表面的大裂紋。
??4、 軟件分析控制系統：相機取像后，通過主機軟件分析，判定鈦螺母的屬性：合格品、不合格品、待檢品三種；
??5、 出料分檢系統：軟件判定鈦螺母的屬性后，通過PLC電器控制系統，出料分檢系統按照軟件指示的屬性，對鈦螺母進行良品，不良品，待檢品進行分類出料。
??6、 PLC電氣控制系統：通過PLC搭配電氣控制元件，完成整套設備的控制動作。
??三、系統檢測的對象要求：
??本檢測系統設備適用鈦螺母的種類與規格： 圓鈦螺母∮2.40*0.92(M1.20)
??四、檢測內容說明：
|
相機號 |
功能說明 |
CCD |
檢測精度 |
備注 |
|
相機一 |
從底向上拍攝產品，檢測：內孔徑，花齒高度，缺齒，同心距，堵孔，內孔變形，投影面毛刺以及其它投影面所能反應出來的項目。 |
BASLER |
±0.005mm以內（重復精度） |
|
|
相機二 |
從側面拍攝產品，檢測：總長，槽徑，槽寬，花齒外徑，臺階尺寸，小徑，投影面毛刺以及其它投影面所能反應出來的項目。 |
BASLER |
±0.005mm以內（重復精度） |
? |
|
相機三 |
從底部向上拍攝產品，檢測：倒角尺寸，表面大的裂紋
|
BASLER |
±0.01mm以內（重復精度） |
|
|
相機四 |
從頂部向下拍攝產品，檢測：倒角尺寸，表面大的裂紋
|
BASLER |
±0.01mm以內（重復精度） |
|
??五、設備性能與主要配置說明：
??1、檢測速度：700~800pcs/min）；
??2、重復檢測精度: 見上述第四條列明；
??3、主要配件說明：1)、相機：德國品牌BASLER； 2)、感應器：日本OMRON；3)、電磁閥：原裝美國品牌；4)、PLC：日本三菱高速系列；5）、新機包含：一套振動入料盤面，一套振動底座，一套直線振動送料器和一套送料導軌。
??4、人機界面，軟件自動帶工具箱，專為普通員工開發的方便的微軟視窗操作系統；
??5、生產數據報表統計功能：CPK、柏拉圖、不良種類項目、不良比例等自動生成功能，可為生產車間改善工藝提供依據；
??6、檢測數據輸出系統：本篩選機具有數據通訊功能，有數據輸出與存儲功能，軟件所導出的數據可通過局域網連接打印機進行紙質打印。
