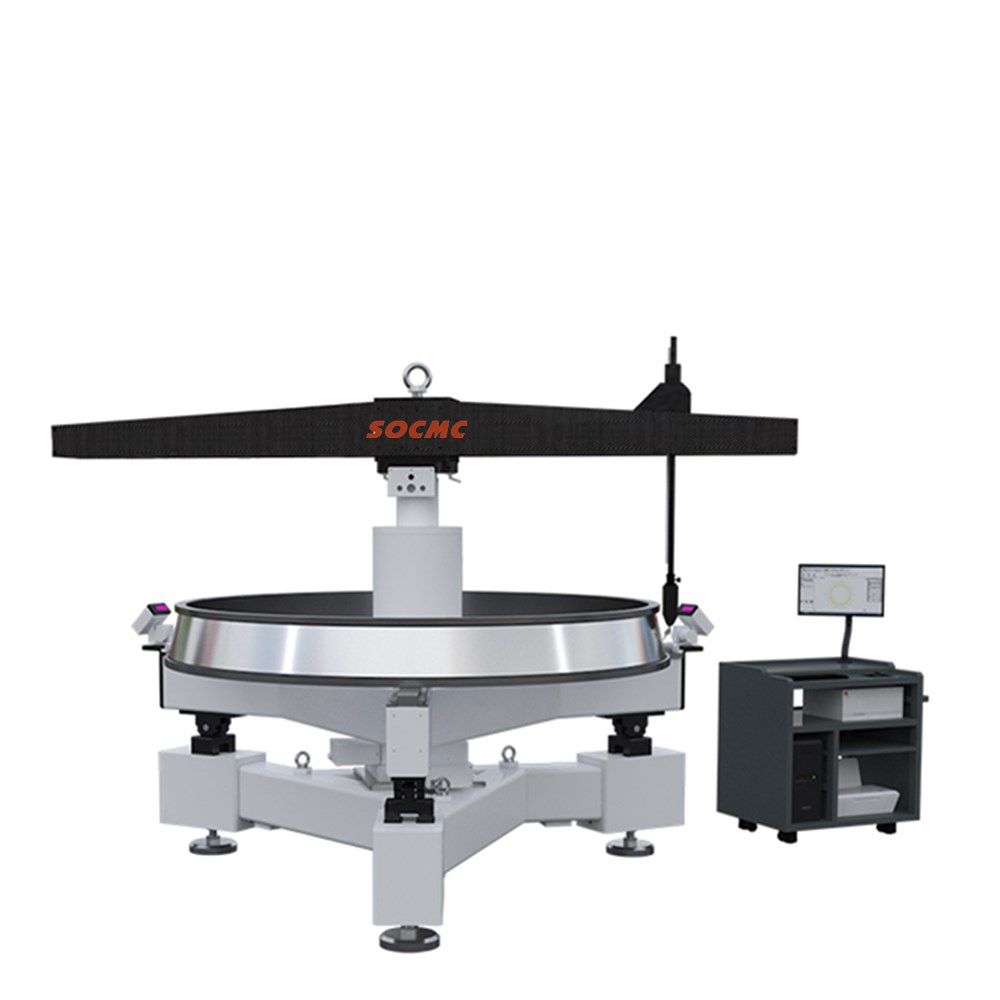

一、特點
1、該儀器采用傳感器回轉式，該類型圓度儀精密軸系不受被測件重量影響,測量精度高,適合測量特大型工件。
2、該儀器橫梁：輕量化設計，采用碳纖維材料，長期使用不變形。
3、自動平衡機構，保證運轉平穩。
4、產品支撐點帶緩沖機構，防止軸承在上機時發生碰撞。
二、測量功能：圓度、同軸度、同心度、平面度、徑向單跳動、軸向單跳動、平行度、垂直度
三、技術參數
|
垂直移動 |
560mm |
|
測量直徑 |
2000-3500mm |
|
傳感器 |
±620μm |
|
主軸徑向精度 |
±(0.7+6H/10000)um |
|
承重 |
500kg |
|
調整方式 |
自動調心調平 |
四、環境要求
1、室內周圍應無影響測量的灰塵、振動、噪音、氣流、腐蝕性氣體和較強磁場
2、振源：地面震動******RMS：＜50HZ 2.5μm/s /＞50HZ 5.0μm/s
3、電源：AC 220V±10% 50Hz 單獨地線
4、功率需求：500W
5、溫度：現場溫度：12～26℃ 理想溫度20±2℃ 階梯溫度不超過1℃/h
6、相對濕度：＜85%（無凝露）
7、氣浮軸系氣源要求：
（1）空壓機氣源壓力：0.5-0.8Mpa
（2）空壓機氣源流量：＞0.2m3/min
（3）入口空氣壓力露點＜10℃
（4）油霧濃度＜0.5mg/m3
（5）固態物＜3um
（6）固態顆粒含量：＜5mg/m3
