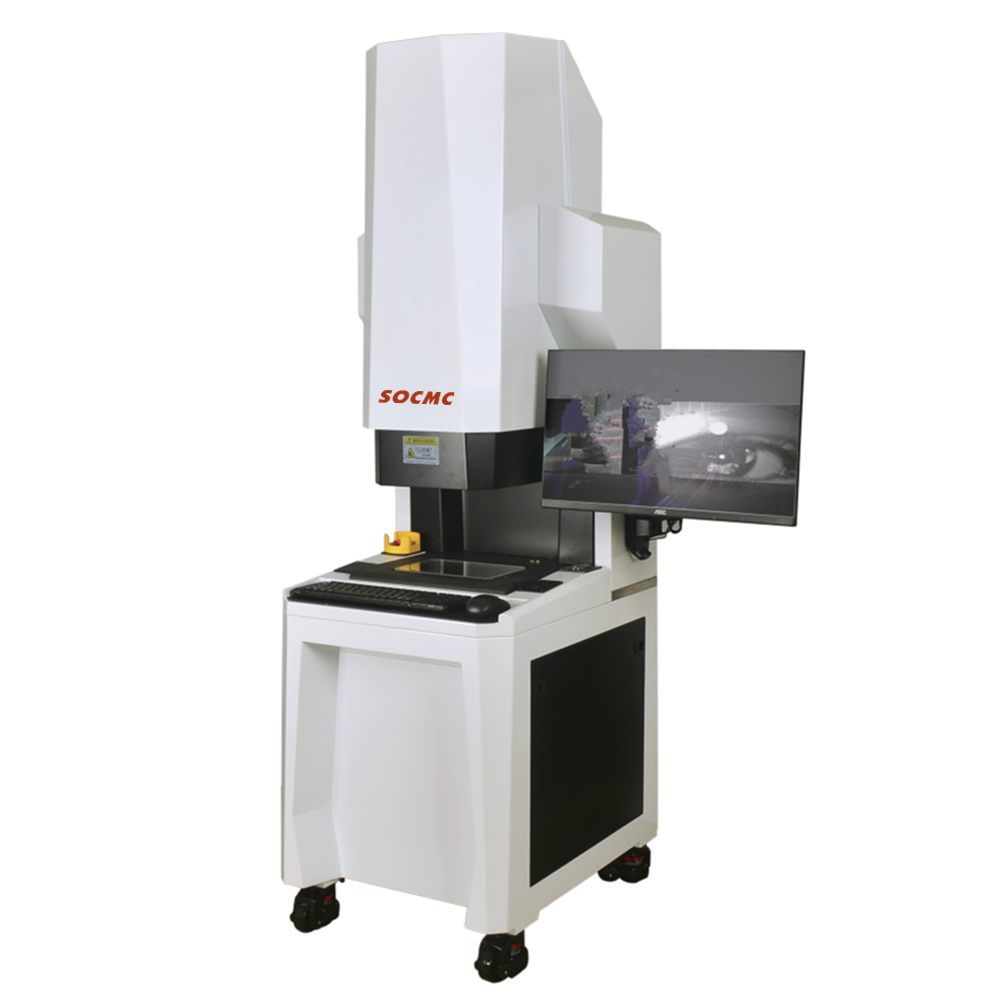

一、介紹：

1、大視野影像閃測、高精度、全自動，開創快速測量新理念

2、通過將遠心成像與智能圖像處理軟件的完美結合

3、任何繁瑣的測量任務，都變得無比簡單

4、只需把工件放置到有效測量區域，然后輕輕按一鍵

5、所有二維尺寸瞬間完成測量、判定結果、自動保存數據

6、測量精準，測量結果不會因人而異

7、可實現工件多個位置、多個產品同時測量

8、一體式結構加裝防震臺設計，保證儀器的剛性及穩定性

二、特點

1、打破尺寸測量的常規計量儀器

2、大口徑高景深，實現全視野范圍成像清晰，超低畸變。

3、高分辨率數字相機，采用1200萬~4300萬像素高分辨率數字相機

4、軟件采用20：1亞像素圖象邊緣處理

5、最小二乘法回歸處理可自動祛除毛刺和異常點，將對特征位置上的影響降低到最低。

6、提供多種特殊尋邊方式，提高測量的準確率及一致性

7、自動識別工件、無需定位

8、批量測量：在測量范圍內一次性可測量大于20000個尺寸，100個尺寸測量時間小于1秒，大幅縮短測量時間。

9、多個工件任意擺放，自動識別，批量測量。

三、軟件介紹

1、軟件界面簡潔、功能強大，極易學習；

2、采用畸變校正技術，保證在視野的各位置、各角度測量結果穩定精準；

3、圖像拼接技術，保證拼接誤差小于0.003mm。

4、一 秒內測量大于 100 個尺寸，以往，測量位置越多則測量時間越長，而Laes能同時測量大于 100 個尺寸，僅需 1 秒即可完成測量。能大幅縮短測量所需的工時。

5、任何人都能輕松操作

（1）用戶操作界面簡單易懂，只需點擊屏幕上的按鈕，

（2）任何人都能獲得穩定的測量結果。

（3）此外，屏幕內能看到操作步驟，任何人都能輕松設置。

6、測量數據統一管理

（1）測量完成的同時自動保存測量數據，便于數據的統一保存和管理。

（2）只需點擊一下按鈕即可生成檢測結果報告書。

（3）測量完成后的作業也能實現高效化。

（4）無需對測量對象和原點進行定位

（5）牢記測量對象的形狀，對放置在測量座標臺上的位置和朝向自動檢測后進行測量。無需定位，也不需要使用固定夾具。

（6）不會因調整焦點而造成偏差

（7）搭載有大景深專用設計的光學鏡頭。此外，搭載自動對焦功能，針對因表面凹凸不平而無法一次對焦的測量對象，

（8）可以根據測量位置自動對焦，從而消除因作業人員不同而產生的對焦誤差。

四、主要功能

1、用戶程序：

（1）自動匹配工件，任意放置，一鍵測量。

（2）可自動搜索匹配并調出用戶程序。

（3）可框選建立匹配、多個位置框選組合建立匹配、用測量元素建立匹配、可導入CAD建立匹配。

（4）可建立程序組，實現工件多個面翻面測量。

2、全面的測量元素：

（1）點、最高點、線、最高線、圓（中心坐標，半徑、直徑、真圓度、周長、面積，******半徑、最小半徑）、弧、矩形（中心坐標，長、寬、周長、面積）、橢圓（中心坐標，長軸、短軸、周長、面積）、鍵槽（中心坐標，長、寬、周長、面積）、導入CAD輪廓掃描比對、輪廓PV、圓柱直徑、測量結果再計算（******值、最小值、平均值、求和）、二維碼識別、條碼識別。

（2）標注：距離、X距離、Y距離、半徑、直徑、角度等。

（3）形狀誤差評定：直線度、圓度，平面度。

（4）位置誤差評定：平行度、垂直度、對稱度、同心度、位置度，輪廓度。

3、坐標系轉換：

（1）笛卡爾坐標（X，Y）與極坐標（R，θ）可方便選擇，可即時轉換測量值的基本單位mm、inch、mil。

（2）坐標平移、坐標旋轉，建立工件坐標系。

（3）通過產品特征建立二次匹配自動判定相對偏移位置（螺紋管件，焊接，組裝件等）。

4、批量編輯特征: 線性陣列，環形陣列，智能陣列（通過重復特征識別，自動復制特征編輯， 實現非固定間距復制）。

5、特殊測量模塊:齒輪測量，螺紋測量，******最小圓，密封圈，面積比對，曲線對比，智能工具，輔助智能標注，圖像識別自動測量等。

6、圖像化結果顯示：通過整體掃描圖片，進行標注顯示測量結果，可顯示實測量值，偏差值，超差值，結果顏 色區分，測量結果等級標識等達到快速篩選的效果。

7、數據存儲：提供數據上傳服務器接口，可根據實際需求客制化。本地數據累計儲存，可按日期，規格型號查詢并進行數據分析；用戶數據實時備份。

8、數據輸出與分析：可以自定義EXCEL模板，可以指定輸出單元格。軟件自帶CPK模板，可以計算Mean、Maximum、Minimum、Cp、Cpkl、Cpku、Cpk。

9、SPC數據分析功能：包括：直方圖、Cpk趨勢圖、X控制圖、Xbar-R控制圖、Xmedian-R控制圖、X-Rs控制圖。

五、技術參數

六、其它

1、軟件語言：多國語言可選，語言包開放，可定義翻譯修改。

2、圖像和繪圖區共用，所見即所得，可自定義：顏色、線寬、字體大小、背景顏色。

3、對焦輔助、燈光輔助功能，減少人為誤差。

4、合格/不合格（OK/NG），并報警提示，可語音輸出：OK、NG。

5、可快速掃描輪廓，并導出到CAD。

6、可選配IO卡，外觸發測量并OK、NG 信號輸出。

7、可選配 :

①特殊機型及軟件功能可接受定制

②可選 2600 萬或 4300 萬像素工業相機

③可選遠心行平行光源 / 表面同軸光源
