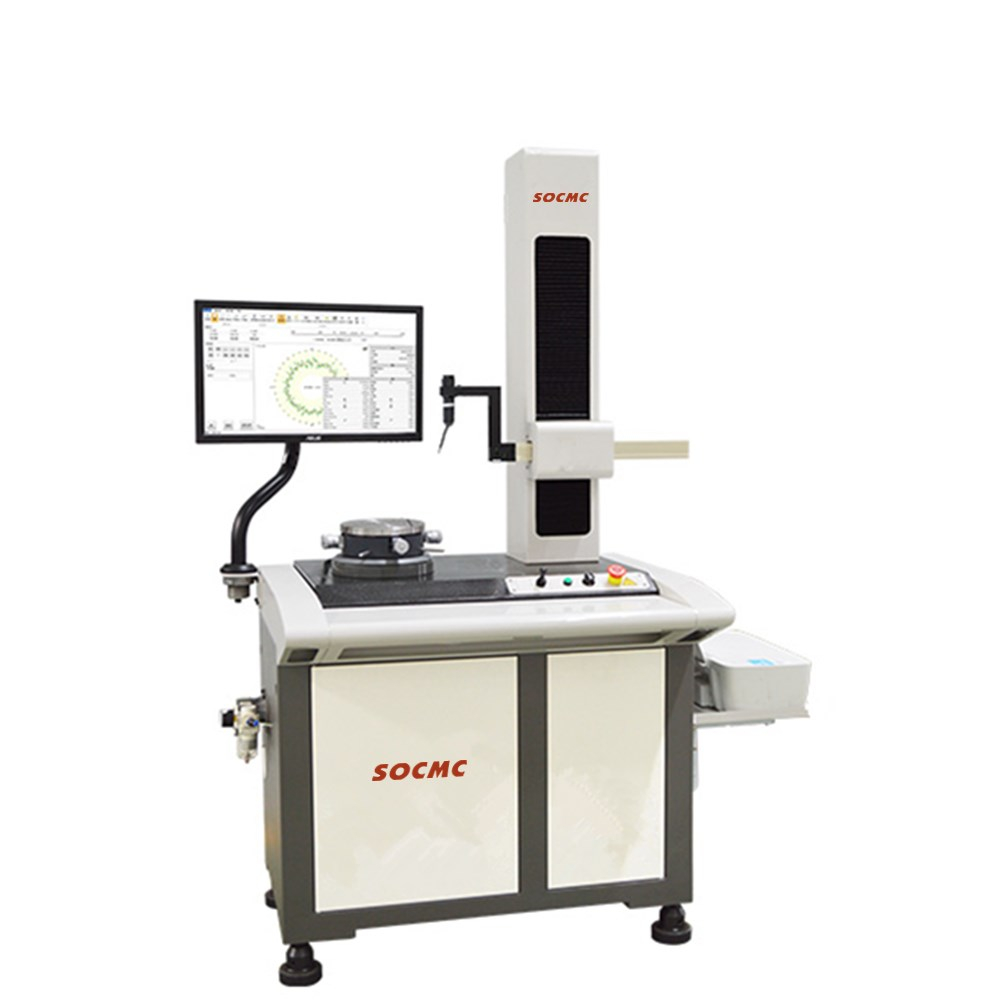

一、特點：

1、工作臺面和立柱采用天然花崗巖材料使 儀器機械性能更穩定可靠、不變形。

2、采用氣浮主軸，精度保持更持久，穩定性好

3、基于Windows操作系統 的專用圓度儀測量分析軟件具有自動采集、自動修正偏心、儀器校準、數字濾波的功能。

4、小型高精度圓度測量機

二、測量原理

   圓度儀是以精密回轉中心為回轉基準，通過傳感器測量工件不同轉角位置上的實際輪廓到回轉中心的半徑變化量，來定量評價被測件某一橫截面圓度的測量儀器。

三、測量功能

圓度、同軸度、同心度、平面度、徑向單跳動、軸向單跳動、平行度、垂直度。

四、分析能力:

1、頻譜分析、缺口/毛刺自動剔除、波形分析

2、圓度評定方式（4種）: 最小區域法、最小二乘法、最小外接圓法、******內切圓

3、圓度濾波檔位:1-15upr,1-50upr,1-150upr,1-250upr,1-500upr,15-100upr,15-500upr,2-15upr，自定義

4、濾波形式: 高斯（ISO標準）

五、技術參數

1、回轉精度：(0.025+6H/10000)μm/(0.06+4H/10000)μm

2、軸承類型：氣浮/摩擦

3、******測量外徑：270mm

4、立柱高度：420mm

5、承重：20Kg

六、環境要求

1、室內周圍應無影響測量的灰塵、振動、噪音、氣流、腐蝕性氣體和較強磁場

2、振源：地面震動******RMS：＜50HZ  2.5μm/s /＞50HZ 5.0μm/s

3、電源：AC 220V±10%  50Hz 單獨地線

4、功率需求：500W

5、溫度：現場溫度：12～26℃  理想溫度20±2℃   階梯溫度不超過1℃/h

6、相對濕度：＜85%（無凝露）

7、氣浮軸系氣源要求：

（1）空壓機氣源壓力：0.5-0.8Mpa

（2）空壓機氣源流量：＞0.2m3/min

（3）入口空氣壓力露點＜10℃

（4）油霧濃度＜0.5mg/m3

（5）固態物＜3um

（6）固態顆粒含量：＜5mg/m3
