一、介紹：

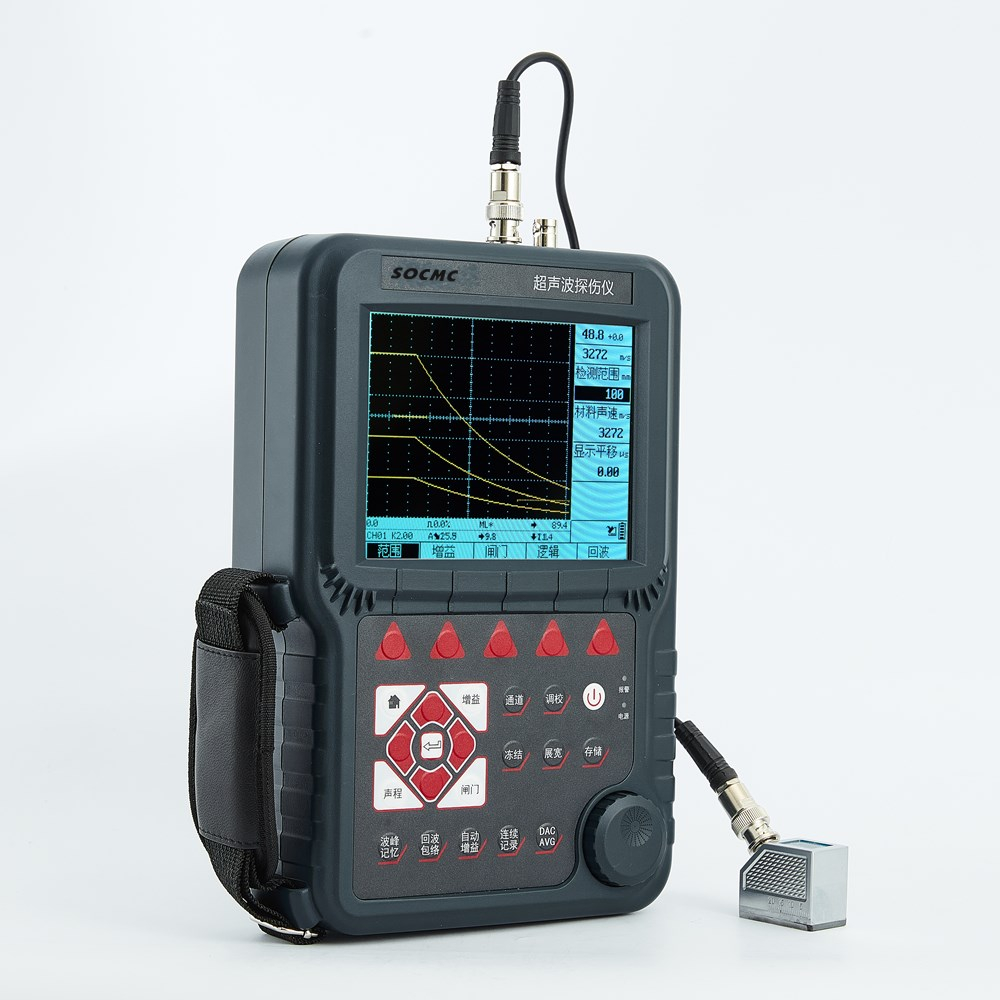

1、本儀器是一種便攜式工業無損探傷儀器，能夠快速便捷、無損傷、精確地進行工件內部多種缺陷（裂紋、夾雜、氣孔等）的檢測、定位、評估和診斷。既可以用于實驗室，也可以用于工程現場。

2、適用范圍：制造業、鋼鐵冶金業、金屬加工業、化工業等需要缺陷檢測和質量控制的領域，也廣泛應用于航空航天、鐵路交通、鍋爐壓力容器等領域的在線安全檢查與壽命評估。

3、本儀器全中文顯示，主從式菜單，并設計有快捷按鍵和數碼飛梭旋輪，采用全數字真彩色高分辨率液晶顯示器，可根據環境選擇操作界面風格，液晶亮度可自由設定，界面和波形的顯示更加細膩和人性化。4、大容量高性能鋰離子電池使儀器連續工作時間延長到12小時以上；儀器輕小便攜，單手即可以把持，經久耐用，引導行業潮流。

二、功能特點：

1、外形結構

（1）全鋁金屬殼體，堅固耐用，電磁屏蔽性能極佳

（2）360度旋轉阻尼支架及橡膠護套手感細膩，使用方便。

（3）鋼化玻璃面板，硬度極強，耐磨防劃。

2、顯示界面

（1）全中文顯示，主從式菜單，向導式操作，并有快捷按鍵和數碼旋輪輔助，操作便捷。

（2）全數字真彩色液晶顯示器，分辨率為640X480，界面和波形的顯示更加細膩和人性化。

（3）操作界面風格4種可選擇，液晶亮度可自由設定。

3、截屏和PDF探傷報告

（1）實時截屏所有頁面和探傷報告，并保存為BMP圖片到U盤，可設置為彩色或灰度圖片。

（2）將探傷報告導出為PDF文件保存到U盤，方便存檔和打印。

（3）可以根據用戶需求定制PDF文件的所有內容。

（4）BMP圖片和PDF文件可以在電腦或手機上實時瀏覽。

4、檢測范圍：零界面入射：0~15000mm(鋼中、縱波)，可連續調節

5、發射脈沖

（1）脈沖幅度：100V、200V、250V、300V、350V、400V、450V、500V分級選擇，適用探頭范圍廣

（2）脈沖寬度：在(0.0.~0.510)μs范圍內連續調節，以匹配不同頻率的探頭

（3）探頭阻尼：50Ω、150Ω、250Ω、500Ω可選，滿足靈敏度及分辨率的不同工作要求

（4）工作方式：單晶直探頭、單晶斜探頭、雙晶直探頭、雙晶斜探頭、穿透探傷

6、放大接收

（1）硬件實時采樣：高分辨率16位AD采樣，采樣速度320MHz，波形高度保真

（2）檢波方式：正半波、負半波、全波、射頻檢波

（3）濾波頻帶（0.2~20）MHz，根據探頭頻率全自動匹配，無需手動設置。

（4）閘門讀數：單閘門和雙閘門讀數方式可選；閘門內峰值讀數

（5）增益：總增益量110dB，設0、0.1dB、1dB、2dB、6dB步進值，獨特的全自動增益調節及掃查增益功能，使探傷既快捷又準確。

7、閘門報警：A閘門和B閘門具有同樣功效，門位、門寬、門高任意可調；可選擇設置進波報警或失波報警；并伴有LED發光顯示

8、數據存儲

（1）儀器內置海量存儲器，將數據和文件不會因儀器斷電丟失。

（2）支持500組探傷參數通道和1000組探傷報告，可預先調校好各類探頭和儀器的組合參數，自由設置各行業探傷標準。

（3）可以通過USB接口或U盤導出探傷通道和探傷報告，也可通過U盤無限量存儲探傷信息

9、錄像功能

（1）儀器支持將探傷的過程記錄下來存成錄像文件，可以通過儀器或專用軟件進行回放。

（2）本機******支持10個錄像文件，每個錄像文件最長5分鐘。

（3）通過U盤錄像則不限錄像數量和時長。將探傷的過程錄像并回放，為學習探傷提供了很大方便，也便于保存探傷過程日后分析。

（4）回放支持暫停，快進，快退，停止功能

10、探傷功能

（1）探傷標準：內置各行業常用探傷標準，直接調用，方便、快捷

（2）自動校準：探頭零點和探頭角度（K值）自動校準功能；聲速自動測量功能

（3）波峰記憶：實時檢索缺陷最高波，記錄缺陷******值

（4）缺陷定位：實時顯示缺陷水平、深度（垂直）、聲程位置

（5）缺陷定量：缺陷當量dB值或當量尺寸實時顯示

（6）缺陷定性：通過回波包絡波形，方便人工經驗判斷

（7）曲面修正：用于曲面工件探傷，可實時顯示缺陷周向位置

（8）DAC/AVG：曲線自動生成，取樣點不受限制，并可進行補償與修正。曲線隨增益自動浮動、隨聲程自動擴展、隨延時自動移動。能顯示任意孔徑的AVG曲線。

（9）AWS D1.1: 美國焊接學會標準，為各類AWS焊縫檢測應用提供一個動態反射體“缺定級”。可避免手工計算，提高檢測效率。

（10）裂紋測高：利用端點衍射波自動測量、計算裂紋高度。

（11）門內展寬：放大回波細節，便于回波分析

（12）連續記錄：實時記錄波形，存儲、回放

（13）波形凍結：凍結屏幕上顯示的波形，便于缺陷分析

（14）回波編碼：以不同顏色顯示1~9次回波顯示區，便于判斷缺陷位置

（15）峰值標記：實時捕捉峰值并標記峰值

（16）B型掃描：實時掃查、橫截面顯示，可顯示工件缺陷形狀，使探測結果更直觀。

11、實時時鐘：實時探傷日期、時間的跟蹤記錄，并記錄存儲。

12、通訊接口：USB2.0高速通訊傳輸接口，支持U盤模式和數據連結模式，方便快捷的將數據備份到PC機，也可以使用專用軟件通過USB進行數據的上傳和下載。

13、電池模塊：高容量鋰電池模塊，連續工作時間達到12小時以上。

14、顯示波形：可以設定閘門內波形顏色，波形填充和峰值標記

15、重復發射頻率：本機******重復發射頻率可設為2000Hz，也可根據用戶需求升級到更高，原則上可以依據探測范圍，聲速和發射寬度做到上限

16、升級程序：只需兩步就可以完成升級功能，用戶可自行升級程序到最新版本，升級不會導致機器黑屏和損壞

三、技術參數：

四、標準配置：
