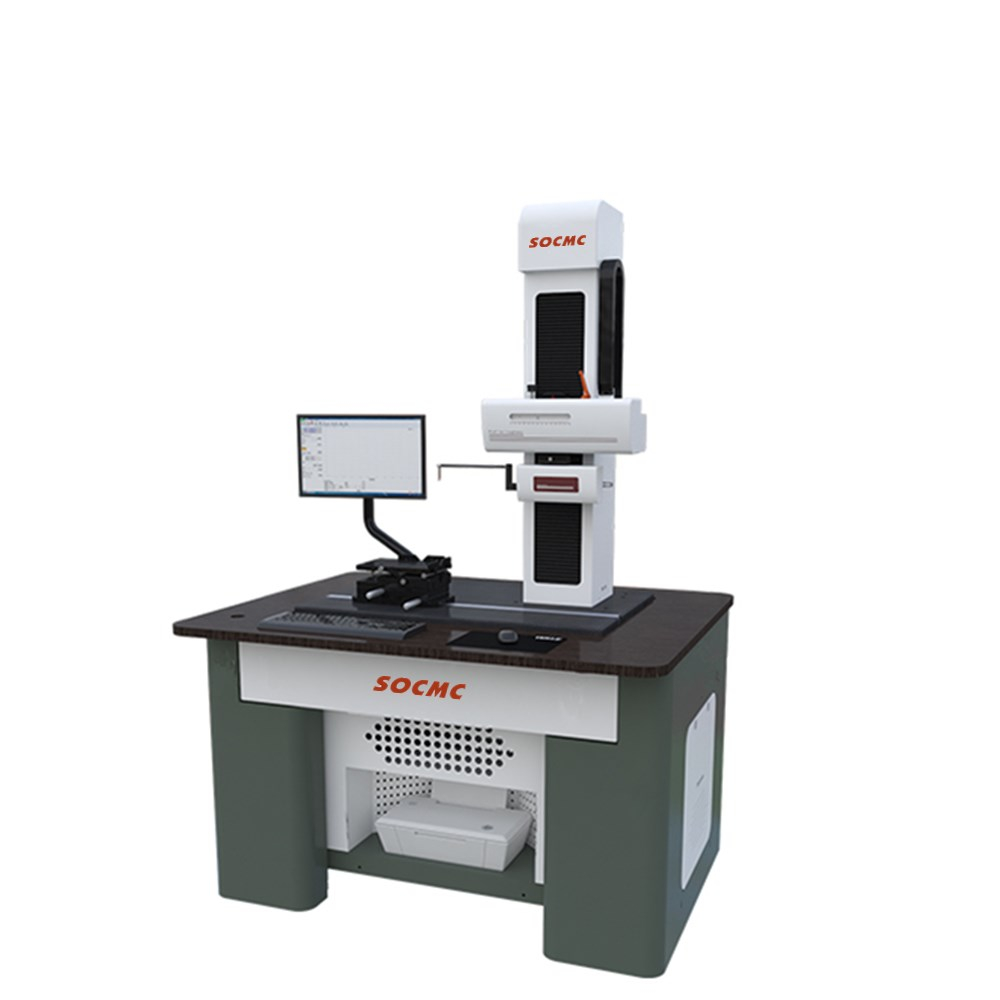

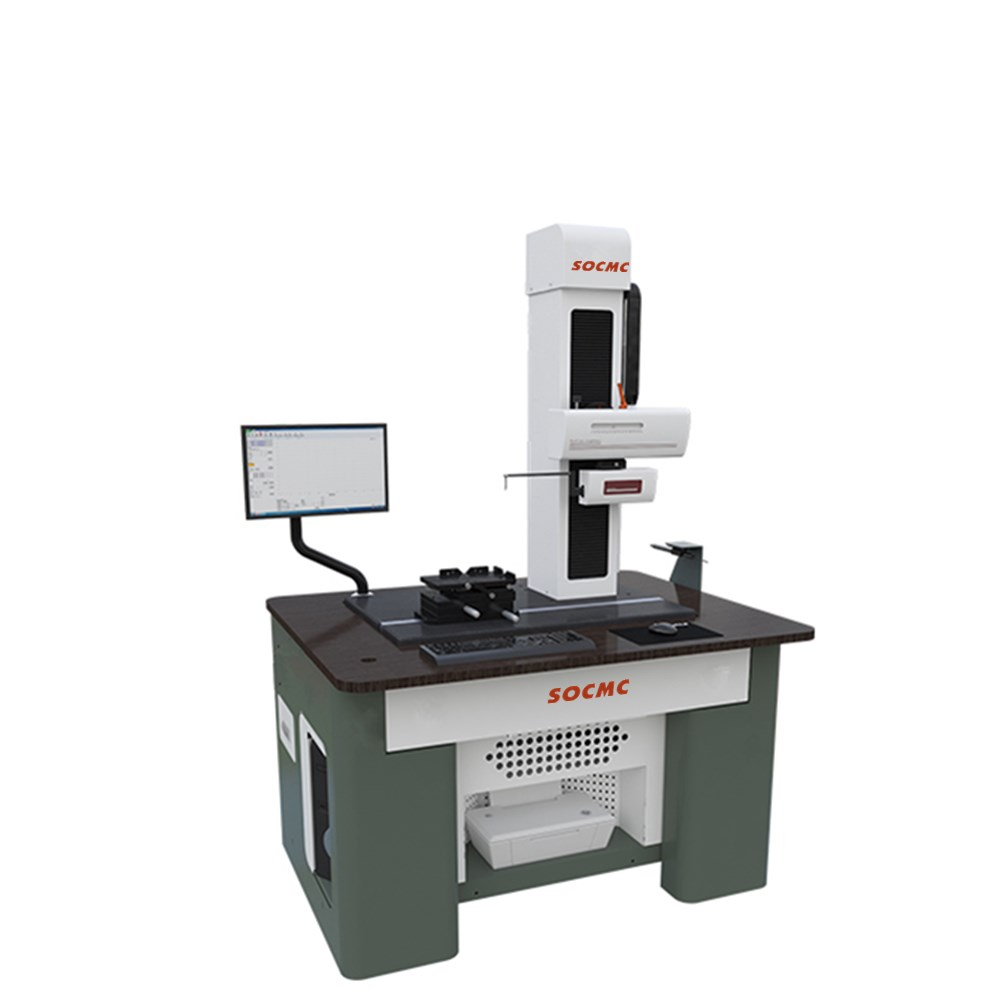

一、特點：
1、搭載高精度輪廓傳感器，分辨率為20nm
2、分辨率傳感器精度表現更加優異，輪廓測量精度可達0.6μm
3、框體式立柱體，長期使用不變形；精密快速傳動結構，移動速度快，調速范圍寬，定位精度高。
4、一鍵校正功能，校正更加便捷，同時為測量節省了更多時間。
5、輔助功能輔助工具，在準備測量時，提供特征點、最高點、最低點、任意插入點等特征點，可設定為測量的起點、終點．中點，使測量準備時間大大縮短。
6、搭載螺紋測量模塊，通過輪廓測量，可進行螺紋大徑、中經、小徑的測量，同時還可分析螺紋螺距、牙型角、錐度、齒頂圓弧、齒底圓弧、齒頂寬、齒底寬、齒高等參數。
二、測量原理
本儀器測量原理為直角坐標測量法，即通過X軸、Z1軸傳感器，測繪出被測零件的表面輪廓的坐標點，通過電器組件，將傳感器所測量的坐標點數據傳輸到上位PC機，軟件對所采集的原始坐標數據進行數學運算處理，標注所需的工程測量項目。
三、測量功能
1、尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑
2、夾角：包含水平角、垂直角、夾角
3、位置公差：包含平行度、垂直度
4、形狀公差：包含直線度、凸度、圓弧輪廓度
5、輔助生成：包含輔助點、輔助線、輔助圓
四、技術規格
|
序號 |
項目 |
規格 |
|
|
1 |
測量范圍 |
X軸 |
0-220mm可選 |
|
Z軸 |
0-620mm可選 |
||
|
Z1軸 |
0-±30mm可選 |
||
|
2 |
Z1輪廓指示精度 |
≤±（0.6+|0.1H|）μm |
|
五、環境要求
1、室內周圍應無影響測量的灰塵、振動、噪音、氣流、腐蝕性氣體和較強磁場
2、地面震動******RMS： ＜50HZ 2.5μm/s / ＞50HZ 5.0μm/s
3、電源：AC 220V±5% 50Hz 單獨地線
4、功率需求：500W
5、溫度：現場溫度：12～26℃
6、理想溫度：20±2℃ 階梯溫度不超過1℃/h
7、相對濕度：＜85%（無凝露）
