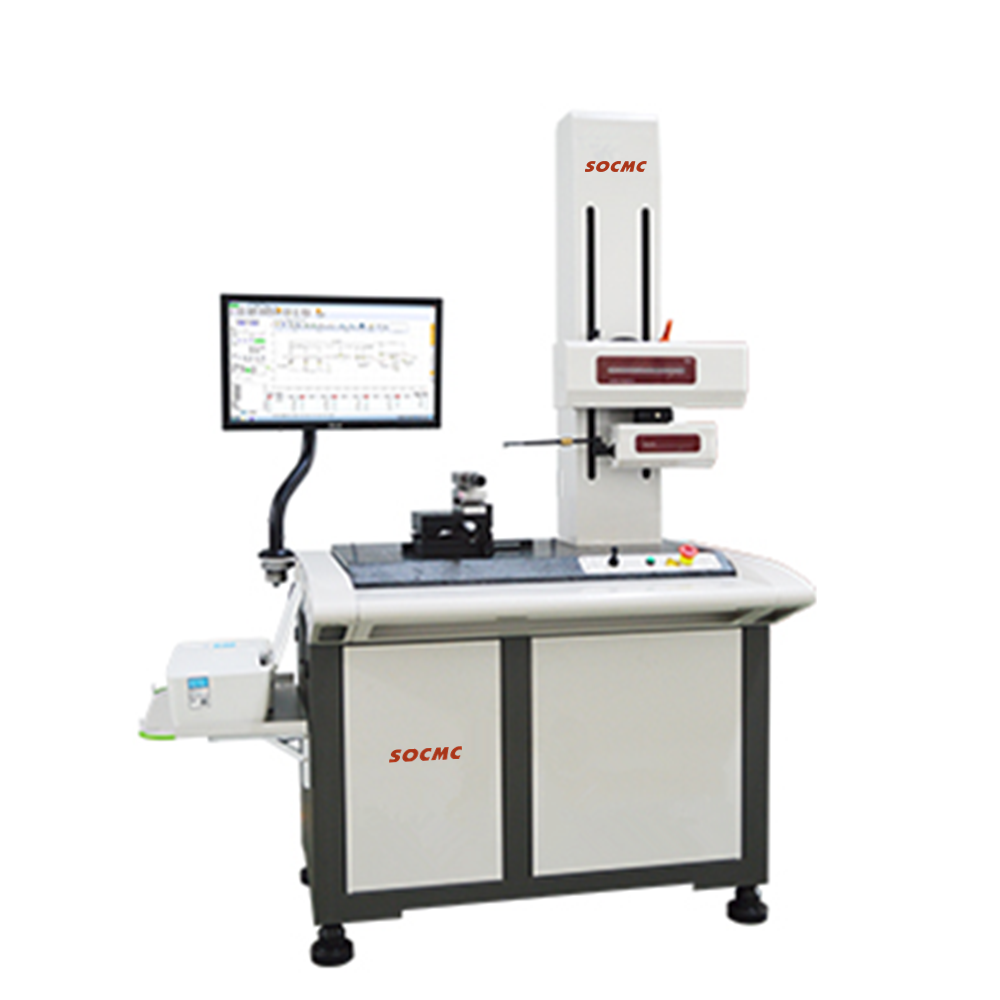

一、特點：
1、標準型，使用成本低。
2、數字式輪廓傳感器
3、大量程輪廓測量
二、測量原理
本儀器測量原理為直角坐標測量法，即通過X軸、Z1軸傳感器，測繪出被測零件的表面輪廓的坐標點，通過電器組件，將傳感器所測量的坐標點數據傳輸?shù)缴衔?span>PC機，軟件對所采集的原始坐標數據進行數學運算處理，標注所需的工程測量項目。
三、測量功能
1、尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑
2、夾角：包含水平角、垂直角、夾角
3、位置公差：包含平行度、垂直度
4、形狀公差：包含直線度、凸度、圓弧
5、輪廓度輔助生成：包含輔助點、輔助線、輔助圓
6、輪廓對比功能
四、技術規格
|
序號 |
項目 |
規格 |
|
|
1 |
測量范圍 |
X軸 |
0-150mm可選 |
|
Z軸 |
0-420mm可選 |
||
|
Z1軸 |
0~±30mm可選 |
||
|
2 |
輪廓傳感器線性精度 |
≤±(0.8+|0.15H|)μm |
|
五、環境要求
1、室內周?chē)鷳?yīng)無影響測量的灰塵、振動、噪音、氣流、腐蝕性氣體和較強磁場
2、地面震動******RMS： ＜50HZ 2.5μm/s / ＞50HZ 5.0μm/s
3、電源：AC 220V±5% 50Hz 單獨地線
4、功率需求：500W
5、溫度：現場溫度：12～26℃
6、理想溫度：20±2℃ 階梯溫度不超過1℃/h
7、相對濕度：＜85%（無凝露）
