產品名稱

產品型號

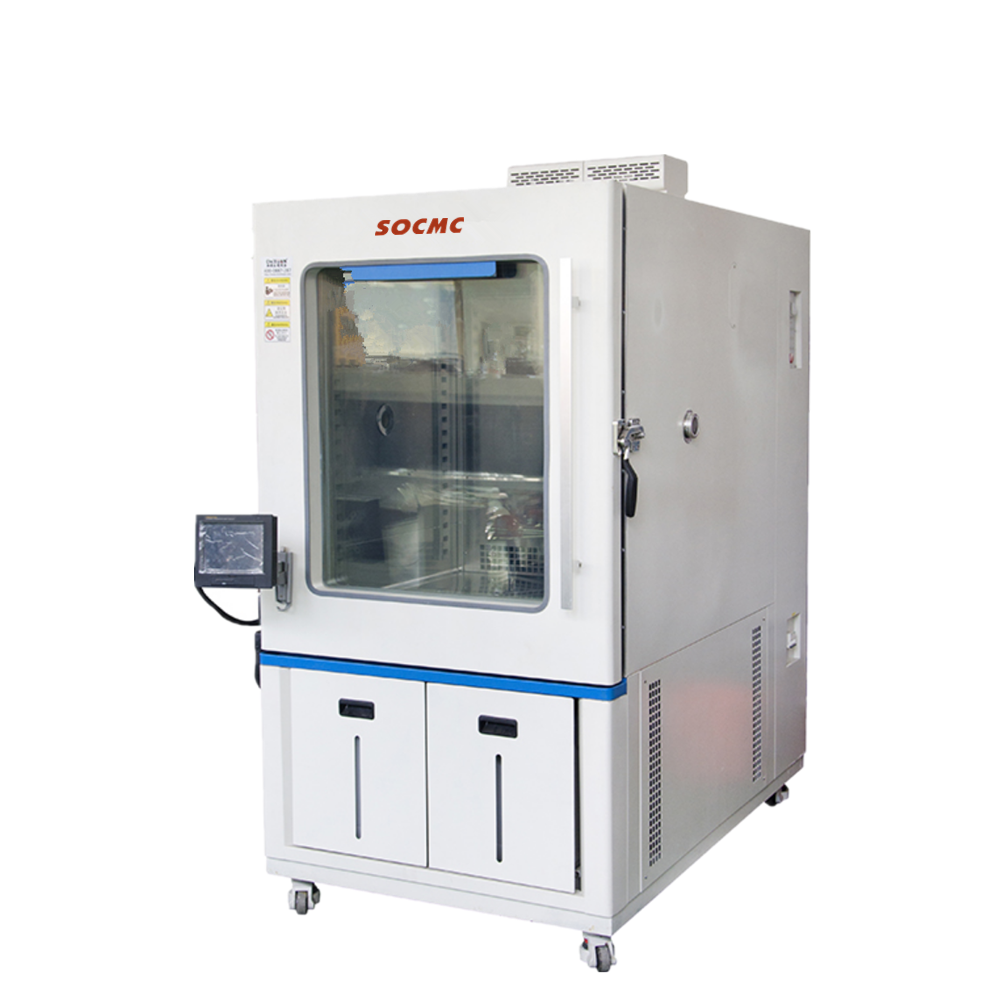

可程式恒溫恒濕試驗箱

CX-KC-150R

試樣限制

本試驗設備禁止：

易燃、易爆、易揮發性物質試樣的試驗或儲存

腐蝕性物質試樣的試驗或儲存

生物試樣的試驗或儲存

強電磁發射源試樣的試驗或儲存

放射性物質試樣的試驗或儲存

劇毒物質試樣的試驗或儲存

試驗或儲存過程中可能產生易燃、爆炸、揮發、劇毒、腐蝕及放射性物質的試樣的試驗或儲存

1.容積、尺寸和重量

標稱內容積

（150L）

內箱尺寸

W(500)mm × H(600)mm × D(500)mm

外型尺寸 （約）

W(760)mm × H(1700)mm × D(1550)mm

重量 （約）

(350)KG

性能

測試環境條件

環境溫度為+5~+30℃、相對濕度≤85%、試驗箱內無試樣條件下

測試方法

GB/T 5170.2-2008 溫度試驗設備

GB/T 5170.5-2008 濕熱試驗設備

溫度范圍

(-40)℃～+200℃      可在溫度范圍內調節所需測試溫度

控制 精度

溫度：±0.2℃   濕度：±2.5%（指控制器設定值和控制器實測值之差）

溫度波動度

≤0.5℃（溫度波動度為中心點實測最高溫度和最低溫度之差的一半）

溫度 誤差

≤±1℃（工作室溫度控制器顯示值的平均溫度減去中心點實測的平均溫度）

溫度均勻度

≤2.0℃（溫度均勻度為每次測試中實測最高溫度和最低溫度之差的算術平均值）

升溫 時間

≥5℃/min（非線性空載）

降溫 時間

0.8~1.2℃/min（非線性空載）

濕度范圍

（僅濕熱型參考）

本技術方案為:

□a:一般型

□b：低濕型

（20～98）%RH（參照溫濕度可控制范圍圖，無有源濕、熱負載）

溫濕度可控制范圍圖(本方案為a一般型報價方案）

相對濕度誤差（僅濕熱型）

±2.5%RH

工作噪音

A聲級≤70dB(A)

(在環溫25℃，回聲少的隔音室內測得；采用A計權，測試8個點的平均值；各測試點水平離噪音源1米、高度離地面1米)

滿足試驗方法

GB/T2423.1-2008(IEC60068-2-1:2007) 低溫試驗方法 Ab

GB/T2423.2-2008(IEC60068-2-2:2007) 高溫試驗方法Bb

GJB150.4-1986   低溫試驗

GJB150.3-1986   高溫試驗

GB/T2423.3-2006(IEC60068-2-78:2007)恒定濕熱試驗方法Cab

GB/T2423.4-2008(IEC60068-2-30:2005) 交變濕熱試驗方法Db

GJB150.9-1986   濕熱試驗（圖1、圖2）

（每立方米負載不大于35kg/m3鋼的熱容量，濕熱試驗時無有源濕、熱負載）

結構特征

保溫圍護結構

1.外壁材料：優質寶鋼冷軋鋼板 （厚度1.5mm)

2.內壁材料：優質SUS＃304鏡面不銹鋼板 （厚度1.2mm)

3.箱體保溫材料：硬質聚氨酯泡沫+玻璃纖維(厚度100mm)

空氣調節通道

1. 采多翼離心式循環風扇，加強軸心加耐高低溫之旋轉葉片鋁合金制成，以達強制對流。

2. FLOW THROW送風方式；水平擴散垂直熱交換弧形循環。

3. 可調式側吹出風口及護綱回風口。

試驗箱標準配置

1.觀察窗：透明電熱膜中空鋼化玻璃1個（位于門上）

2.引線孔：φ50mm1個（位于箱體右側）

3.門上備室內照明燈(高效長壽節能燈)

4.移動腳輪：4個

5.固定腳杯：4個（高度可調）

6.樣品架：不銹鋼樣品架2層，掛鉤8個，承重(均布):25kg/層

（箱內樣品累計總承載不超過：100kg）

7.測試紗布：1包（5根）

8.U盤接口：1個

門

單開鉸鏈門（面對箱體時，左鉸鏈，右把手），配觀察窗、照明燈、窗框/門框防凝露電熱裝置

控制面板

控制器顯示屏、U盤接口、電源開關、急停開關、狀態指示燈及聲光報警裝置

機械室

制冷機組、接水盤、排水孔

冷凝風機、冷凝器進風口、補給水箱

配電控制柜

IO板、變壓器、中間繼電器、時間繼電器、固態繼電器、交流接觸器、熱繼電器、欠逆相繼電器、空氣開關

加熱器

1.鎳鉻合金電熱絲式加熱器

2.加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

3.加熱器功率：3KW

加濕器

（僅濕熱型）

1.外置可拆卸鍋爐加濕方法

2.不銹鋼鎧裝加濕器

3.加濕器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

4.水位控制裝置，加濕器防干燒裝置，沉淀物收集裝置，液位觀察窗

5.加濕器功率：2.4KW

水路（僅濕熱型）

1.補給水箱15L，含高低水位指示，可拆卸清洗

2.高效電磁擠壓水泵，可連續運轉5000H

3.RO膜+活性炭供水過濾器，可拆卸清洗

4.高低溫雙水位電子液位開關，可防止誤動作

5.缺水空焚超溫保護+超低水位保護+供水超時，確保設備安全運行

6.回水PP棉過濾，減少設備用水消耗，慮出回水雜質

電源線孔及排水孔

位于箱體背面

制冷系統

工作方式

0℃~-40℃機型采用一級壓縮，-40℃~-70℃采用二元復疊制冷方式

制冷壓縮機

原裝法國泰康全封閉低噪音轉子式壓縮機2臺 1.5HP

蒸發器

外翅片內螺紋管式換熱器（兼做除濕器）

冷凝器

風冷式：外翅片內螺紋管式換熱器

節流裝置

膨脹閥+毛細管

板式熱交換器

（復疊式制冷系統采用）

不銹鋼釬焊板式換熱器

制冷機控制方式

1.控制系統根據試驗條件自動調節制冷機運行******節能工況

2.蒸發器制冷量由控制系統驅動電磁閥切換

3.壓縮機回氣冷卻回路

制 冷 劑

美國杜邦-R404a/R23（臭氧耗損指數均為0，R23為復疊式制冷系統采用）

電氣控制系統

控制器型號

韓國三元TEMI2700-00/SD

顯示器

TEMI2700：7英寸，640×480點陣，TFT 彩色LCD顯示器

運行方式

程序方式、定值方式

設定方式

TEMI2700中英文菜單（可自由選擇），觸摸屏方式輸入

程序容量

TEMI2700（觸摸式）

1.程序：******100組

2.段數：******10000段

3.循環數：******可無限循環

設定范圍

溫度：根據設備的溫度工作范圍調整

分辨率

溫度：0.1℃；時間：1min; 濕度：0.1％RH(溫濕度試驗設備)

輸入

PT100白金熱電阻

通訊功能

U盤接口、RS-232接口、隨機贈送電腦通訊軟件

控制方式

1.抗積分飽和PID

2.BTC平衡調溫控制方式+DCC智能冷量控制+DEC智能電氣控制 (溫度試驗設備)

3.BTHC平衡調溫調濕控制方式+DCC智能冷量控制+DEC智能電氣控制(溫濕度試驗設備)

曲線記錄功能

具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間；******記錄時間為180天(當采樣周期為60S時)

附屬功能

1.故障報警及原因、處理提示功能

2.斷電保護功能

3.上下限溫度保護功能

4.日歷定時功能(自動啟動及自動停止運行)

5.自診斷功能。

軟件使用環境（用戶提供）

IBM PC兼容機，PⅡ以上CPU，128M以上內存，帶RS-232通訊接口

溫濕度測量

溫度：PT100白金熱電阻

濕度：干濕球溫度計法（僅濕熱型）

濕熱系統供水（僅濕熱型）

供水方式

水泵提升

供水裝置位置

正面抽屜式水箱

儲水箱容積

15L（手提式）

供水水質要求

電阻率≥2600Ω.cm（≥自來水水質）

安全保護裝置

制冷系統

1.壓縮機過熱保護

2.壓縮機過流保護

3.壓縮機超壓保護

4.冷凝風機過熱保護

加濕系統（僅濕熱型）

1.加濕熱管干燒保護

2.水位異常保護

3.供水超時保護

試驗箱

1.可調式超溫保護

2.空氣調節通道極限超溫保護

3.風機電機過熱保護

其它

1.總電源相序和缺相保護（三相式電源適用）

2.過載及短路保護

3.箱體多次開門造成制冷系統故障報警保護

其他配置

電源線纜

AC220V電源：三芯（零線+火線+保護地線）電纜1條（約3米長）

總電源開關

NFB斷路器

運輸

試驗箱為整體式，整體運輸

尺寸

******運輸尺寸（不含包裝）： “參見3.3外型尺寸”

重量

******運輸重量（不含包裝）： “參見3.4重量”

使用條件

由用戶保證下列各項條件

安裝場地

1.地面平整，通風良好

2.設備周圍無強烈振動

3.設備周圍無強電磁場影響

4.設備周圍無易燃、易爆、腐蝕性物質和粉塵

5.設備周圍留有適當的使用及維護空間，如下圖所示：

A：≥10cm   B：≥30cm   C：≥60cm   D: ≥30cm   E：≥40cm

環境條件

1.溫度：5℃～30℃

2.相對濕度：≤85%

3.氣壓：86kPa～106kPa

試驗用水

（僅限配純水機的濕熱型設備）

流量≥200kg/h，壓力0.1MPa～0.25MPa

自來水符合GB 5749-1985 生活飲用水衛生標準

注：純水機備DN15內螺紋接頭

供電條件

電源

AC220V電源要求：1.單相兩線+保護地線

2.電壓范圍：AC（220±10%）V

3.頻率允許波動范圍：（50±0.5）Hz

4.保護地線接地電阻小于4Ω

5.要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用

******電流

******功耗

（25）A

（7）KW

(在環境溫度+25℃、無試樣、運行工況穩定一小時后測試獲得的數據)

其他

試驗過程中打開試驗箱的門，會造成箱內的溫、濕度波動；在試驗過程中如果多次打開門或長時間敞開門或試驗樣品散發濕氣，可能會造成制冷系統換熱器結冰而無法正常工作。

序號

名稱

產地品牌

備注

1

控制器（含R232通訊及軟件）

韓國SAMWONTECH

TEMI2700

2

電磁開關

臺灣士林或臺灣臺安

SP-11/16/18，CU-11/16/18

3

熱繼電器

施耐德

380V\5.5-8.5A(8.5-12.5A)

4

中間繼電器

日本歐姆龍

MY2J

5

時間繼電器

日本CKC

AH3-2

6

欠逆相繼電器（三相電源配套）

瑞士佳樂

DPA51CM44

7

超溫保護

韓國RAINBOW

TS-320S

8

SSR

臺灣凱通或臺灣陽明

20A~40A

9

溫濕度傳感器

臺灣松啟

PT100

10

照明燈

德國歐司朗

220V\13W

11

信號指示燈

上海天億

LA12D

12

閃光蜂鳴器

上海天億

LA42S

13

機床控制變壓器

臺灣華達

250W

14

無熔絲開關

臺灣士林

380V/40A/60A/100A

15

按鈕開關

日本CKC

CNDA1

16

急停開關

日本CKC

CNDA1

17

加熱器（加溫和加濕）

臺灣隆星

3.5KW

18

循環風機

臺灣翊正

220V60W

19

風輪

臺灣尚昱

6F

20

水泵（恒溫恒濕專用）

香港華星

500ML/MIN

21

液位開關（恒溫恒濕專用）

香港華壬

300V

22

純水裝置（恒溫恒濕專用）

臺灣優尼克

15L

23

防汗線

臺灣GOOLMAX

24VDC50W

24

多層真空玻璃視窗

香港慶強

定制

25

高溫線

中國金銘泰

選配

26

電線電纜

中國金銘泰

選配

27

壓縮機

法國泰康

標配

28

冷凝器

臺灣科威力

定制

29

冷凝風機

德國頓力

220V350M

30

干燥過濾器

丹麥丹佛斯或美國斯坡蘭

DCL032/085

31

膨脹閥

丹麥丹佛斯

TS2

32

電磁閥

意大利CASTEL

AC220V

33

板式換熱器(復疊式采用)

日本東聯

CB14-20HSR16

34

蒸發器

臺灣中力

定制

35

制冷劑

美國杜邦

R404A/R23

36

冷凍油

英國冰熊

RL32H

37

油分離器

美國ALCO

大型系統配套55824

38

氣液分離器

臺灣富洲

3/8″

39

高低壓開關

日本鷺宮

大型系統配套D606M

10

油壓開關

日本鷺宮

大型系統配套C106S

41

工藝閥

臺灣富洲

1/4″

42

避震軟管

美國帕麗斯或美國派克

大型系統配套P5、P8

43

銅材雜件

臺灣雄德

選配

均采用進口品牌配件，不同型號采用不同的配件，具體以實物為準。
