一、用途：

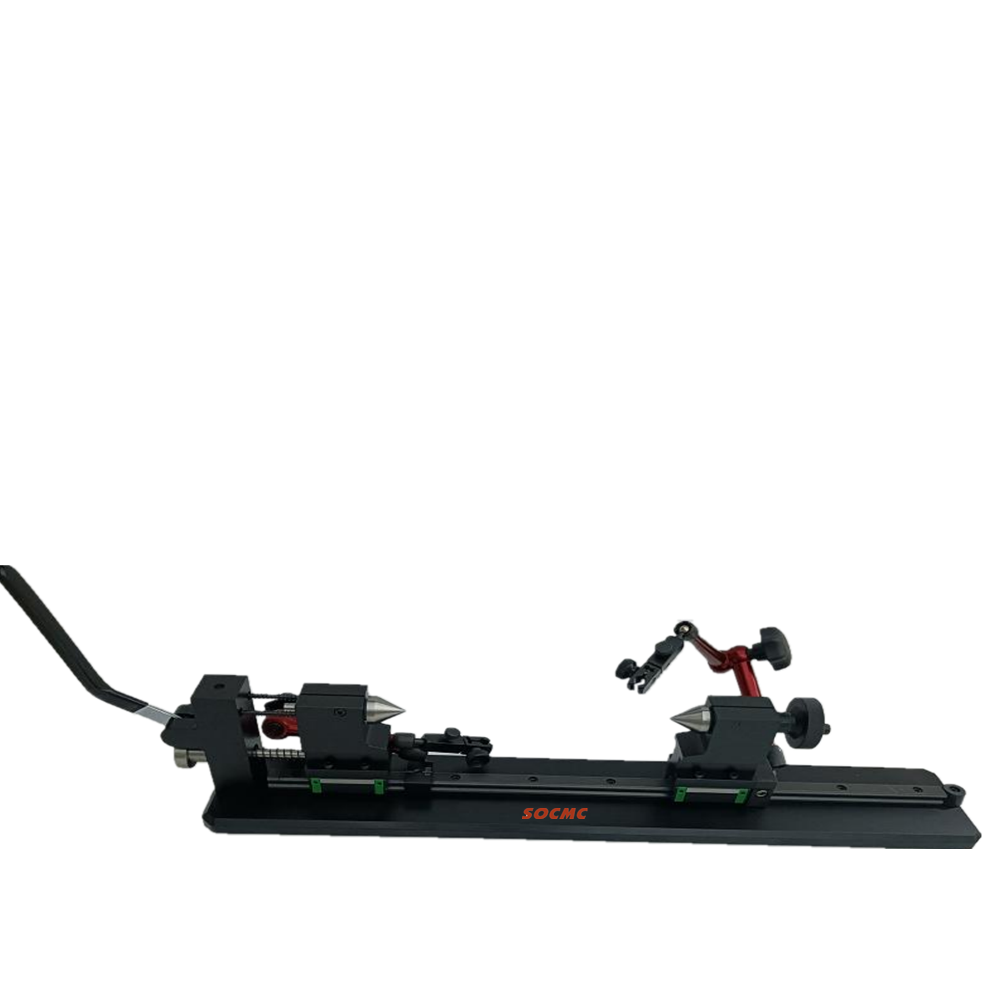

1、手輪式偏擺檢查儀主要用于檢測兩端有中心孔軸類，盤類零件的徑向，圓跳動和端面圓跳動。
2、產品設計新穎，美觀大方，手輪式，小巧精度高操作極為方便。
3、本儀器除能檢測圓柱狀徑向跳動和端面跳動外，安裝上相應的附件，可用來檢測管類或軸類兩端有中心孔零件的徑向和端面。
二、產品型號：
|
型 號 |
測量直徑 |
測量長度 |
測量精度 |
配 置 |
選配 |
|
A15 |
3-130mm |
300mm |
0.002mm |
兩個萬向支架含快速夾 |
千分表或百分表 |
三、測量徑向圓跳動方法：
1、零件擦凈，特別是兩端中心孔要清理干凈，置于偏擺儀兩頂尖之間（帶孔零件要裝在心軸上）使零件轉動自如，彈簧端頂尖夾持力度合適，但不允許軸向串動，然后固緊限位端的頂尖座，當需要卸下零件時，一手扶著零件，一手撥按手柄，活動頂尖端后退，即能把被檢測產品取下，注意勿碰撞儀器與產品。
2、百分表裝在表架上，使表?xiàng)U通過零件軸心線，并與軸心線大至垂直，測頭與零件表面接觸，并壓約縮 1～2 圈后緊固表架。如果是千分表，一定要在量表行程內測量。
3、量應在軸向的三個截面上進行，取三個截面中圓跳動誤差的******值，為該零件的徑向圓跳動誤差。
