一．概述

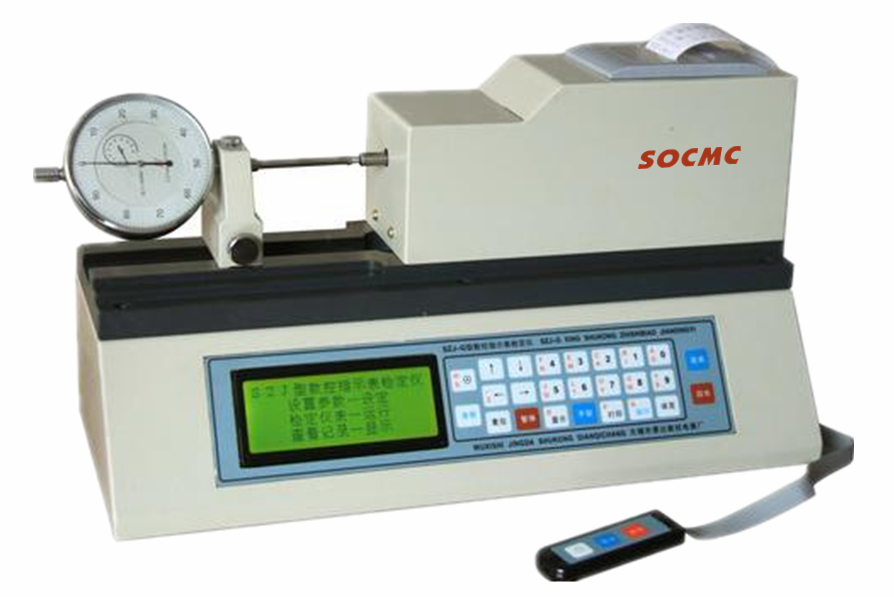

1、SZJ-10G型電動指示表檢定儀，采用精密計量光柵尺作為長度標準器；步進電機作為驅動動力。是融合光、機、電、儀先進技術于一體，數控電動、手控半自動兩用的高科技產品。

2、儀器配備鍵盤、大屏幕中文液晶顯示器、微型打印機于一體，為用戶提供了方便、靈活、優質的人機界面。大屏幕液晶顯示器跟手機一樣，用中文菜單方式顯示操作功能、命令、被檢儀表各項參數及各種檢測數據和報表。鍵盤、液晶顯示器面板水平傾角55°，操作、觀看方便、舒適。微型打印機位于儀器右上部，各種檢測數據和報表在液晶顯示器上顯示，也可用微型打印機直接打印輸出。

3、擁有SZJ型數控指示表檢定儀獨有的數控驅動方式(大步接近、微步逼近檢測點)和其它一切優良特性。工作時自動給進、自動讀取誤差、自動記錄誤差、自動按檢定規程數據處理，由打印機輸出檢測記錄和報表。完全摒棄檢測時手轉手輪或微分筒推進，人工對線、估讀誤差、手工記錄讀誤、人工處理檢測結果等繁雜的操作。

4、儀器加裝有手輪，也可以采用手轉手輪進退，儀器自動讀取誤差、自動記錄誤差、自動按檢定規程數據處理，由打印機輸出檢測記錄和報表。

5、儀器執行最新檢定規程、校準規范。可對各種百分表、內徑百分表、杠桿百分表；千分表、內徑千分表、杠桿千分表、大量程百分表和各種數顯表檢定。使用該儀器可大幅度提高工作效率(8-10倍)，減輕勞動強度，特別適合檢測工作量大的單位使用。

二．功能特性

 1、四種運行方式：

  (1) 連續運行方式，帶動表針勻速前進或后退其間可以隨時隨地改變方向和暫停。

  (2) 定值步進方式，按照設定的步距間隔，使表針一步一步定值移動。

  (3) 定點檢測方式，按照檢定規程逐點檢測檢定點誤差。檢定過程中表針自動移動。在一個檢定間隔中，先大步快速接近檢定點，然后減速以小步逼近檢定點，在檢定點讀取誤差后，立即向下一檢定點行進。到量程終點，自動掉頭反向逐點檢測。

　(4) 指定范位重檢，對指定區間重新檢測，重檢區間起點之前范圍，快速通過。區間重新檢測結束快速返回。

2、檢定過程表針自動移動、自動記錄誤差，自動數據處理，超差自動報警。

3、計量光柵尺分辨力高，精度高，數據穩定可靠，復位置零，重復性極好。

4、配備有大屏幕液晶顯示器，薄膜鍵盤，純中文操作界面，傻瓜式中文菜單操作引導。顯示參數、指令、數據、記錄。操作十分簡單方便。

5、鍵盤、液晶顯示器面板水平傾角55°，操作、觀看方便、舒適。

6、內置大容量數據存儲器，檢定數據記錄自動保存。內置電子日歷時鐘，檢定日期自動生成。

7、配備微型打印機，可用實時或查詢二種方式打印檢測記錄和檢測報表。打印各受檢點正、反行程誤差，******誤差，最小誤差，示值誤差，回程誤差，******相鄰誤差，任意段示值誤差，合格級別，被檢表類型，編號，檢定員，檢定日期。

8、檢定間隔等參數，按照檢定規程內置，其它設置的參數掉電保存，永久記憶。

9、可加配專用軟件可組成更加方便的電腦（PC機）控制系統，自帶高速USB接口，可快速與電腦交換數據。由電腦(臺式或筆記本)直接控制檢測和完成數據處理。

10、專用小鍵盤實現檢測、微步點動、暫停一手完成，靈活方便。

11、裝有手輪，也可手動進退工作。

三．技術指標

1、測量范：0-13mm  　

2、顯示分辨力：0.1μm

3、數控最小步距：0.1μm

4、重復性：≤0.1μm    　　　　

5、回程誤差≤0.4μm

6、示值誤差：

（1）任意1mm內≤0.8μm；

（2）任意2 mm內≤1.0μm；

（3）任意10mm內≤1.2μm；

 7、全程******誤差≤1.5μm；

8、工作環境：

（1）溫度：（20±5）℃；

（2）相對濕度：≤80％；

（3）電源：AC220V 50Hz；

9、體    積：  320×165×225(mm)

10、重    量：8KG；
