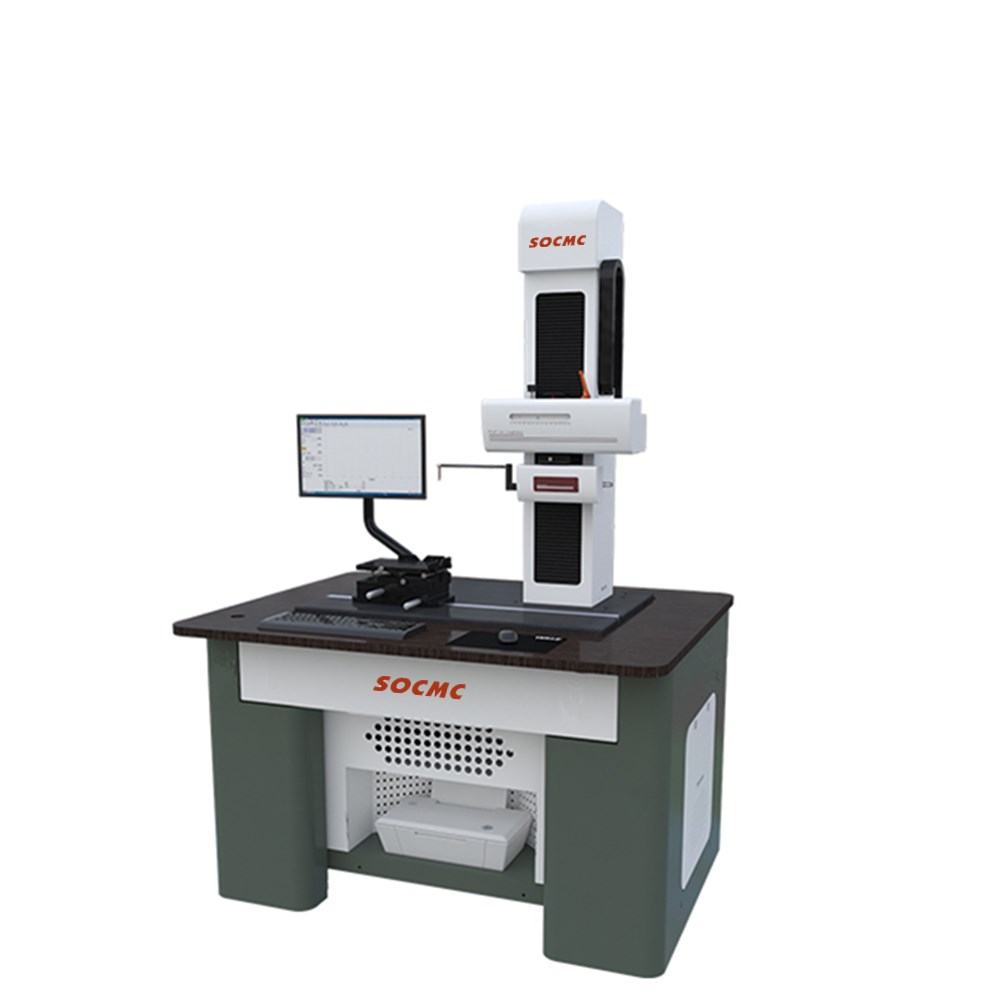

一、特點：
1、快速運行模式，速度可達50mm/s
2、驅動器及立柱模塊均采用高速傳動構件，使得運動速度提高，提高測量效率。
3、搭配升級版操作系統，引入了測量對象的概念，可對測量對象進行全面分析。測量報告自由靈活，滿足用戶的不同需求。
4、氣浮防振系統，氣浮防振墊，應用于高精度測量產品，用戶也可根據需求進行選配。
5、便捷的控制單元集成了常用控制命令按鈕，可方便用戶快速實現運動控制，節省測量時間。
二、測量原理
本儀器測量原理為直角坐標測量法，即通過X軸、Z1軸傳感器，測繪出被測零件的表面輪廓的坐標點，通過電器組件，將傳感器所測量的坐標點數據傳輸到上位PC機，軟件對所采集的原始坐標數據進行數學運算處理，標注所需的工程測量項目。
三、測量功能
1、輪廓測量功能：
（1）尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑
（2）夾角：包含水平角、垂直角、夾角
（3）位置公差：包含平行度、垂直度
（4）形狀公差：包含直線度、凸度、圓弧
（5）輪廓度輔助生成：包含輔助點、輔助線、輔助圓
2、糙度測量功能：
（1）粗糙度功能：Ra、Rp、Rv、Rz、Rz（jis）、R3z、RzDIN、Rzj、Rmax、Rc、Rt、Rq、Rsk、Rku、Rsm、Rs、R△q、Rk、Rpk、Rvk、Mr1、Mr2、Rmr
（2）波紋度參數：Wa、Wt、Wp、Wv、Wz、Wq、Wsm、Wsk、Wku、Wmr
（3）原始輪廓參數：Pa、Pt、Pp、Pv、Pz、Pq、Psm、Psk、Pku、Pmr
四、技術參數
|
序號 |
項目 |
規格 |
|
|
1 |
測量范圍 |
X軸 |
120-220mm可選 |
|
Z軸 |
320-620mm可選 |
||
|
Z1軸 |
±10mm |
||
|
2 |
指示精度 |
輪廓儀 |
±(0.5+|0.08H|)μm |
|
粗糙度儀 |
≤±(6nm+3%) |
||
五、環境要求
1、室內周圍應無影響測量的灰塵、振動、噪音、氣流、腐蝕性氣體和較強磁場
2、地面震動******RMS： ＜50HZ 2.5μm/s / ＞50HZ 5.0μm/s
3、電源：AC 220V±5% 50Hz 單獨地線
4、功率需求：500W
5、溫度：現場溫度：12～26℃
6、理想溫度：20±2℃ 階梯溫度不超過1℃/h
7、相對濕度：＜85%（無凝露）
