一、概述：

CDX-III-DE型多用磁粉探傷儀是利用磁軛對鐵磁性被探傷工件進行交流磁化的磁粉探傷儀，它能對各種零件進行磁化探傷，包括對大型零部件進行局部磁化探傷，能用作外加法磁力探傷和剩磁法磁力探傷。

儀器利用可控硅組成無觸點開關，噪音小，壽命長。儀器體積小，重量輕，提升力大，活關節可調，特別適用于平焊縫、角焊縫、壓力容器、管道及形狀復雜零部件的探傷。儀器輸出為低電壓，對不允許高電壓進入設備內探傷的場合更為適合。

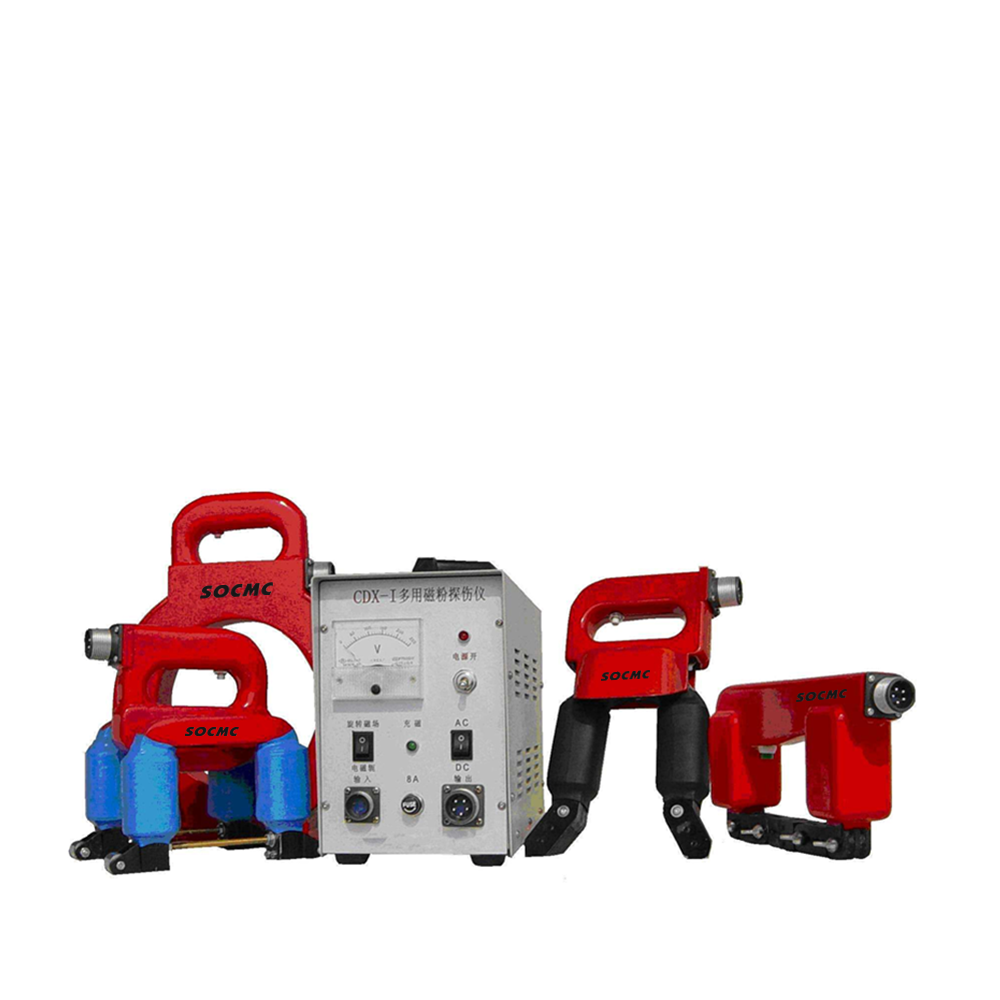

該設備有四種探頭：（可以根據客戶工件要求配探頭）

1、馬蹄探頭：可以對各種角焊縫，大型工件的內外角進行局部探傷。馬蹄式磁極間距：20-160mm；提升力：AC≥5Kg，DC≥18Kg；

2、電磁軛探頭：配有活關節，可以對平面、曲面工件進行探傷。電磁軛磁極距：60-220mm，提升力：AC≥6 Kg，DC≥20 Kg；

3、磁環：能滿足所有能放入工件的周向裂紋的探傷，用它來檢測工件的疲勞裂痕（疲勞裂痕均垂直于軸向）極為方便，用它還可以對工件進行遠離式退磁。磁環式直徑：Φ120mm   中心磁場≥180 Oe；

4、交叉磁軛探頭或旋轉磁場探頭：可一次全方位復合磁化探傷，行走滾輪和工作燈可提高探傷速度，極距：110 mm，提升力：AC≥8 Kg。

二、技術指標

1. 輸入電壓：AC 220V ± 10%V；

2. 輸出電壓：AC 36V；DC 24V；

3. 輸出電流：＞8A；

4. 暫載率：100%；

5. 探傷靈敏度：A型試片顯示清晰；

6. 電纜線：五芯*1mm2  3米；

7. 電源線：1.5米

8. 主機外形尺寸約：300×150×220mm（長×寬×高）

9. 重量：25 Kg（含主機和探頭）。

三、結構特點

   儀器采用可控硅開關，低電壓輸出安全可靠，探頭采用固定式和外加可調式兩種，可調式探頭可根據不同部件形狀調節極靴間距，并有良好的接觸。

   四、操作使用

1. 將電源電纜的圓形插頭插入儀器三芯電源插座，將電纜的單相插頭插入電網配電板插座，（必須要有牢固的接地線）接通儀器電源開關，指示燈亮，表明電路已接通電源。

    2. 將電纜線兩端航空插頭分別插入儀器插座及探頭插座中。

    3. 使探頭和被探工件表面接觸好，按下探頭上的充磁按鈕，充磁指示燈亮，表明工件已在磁化。

4. 停止使用時，關掉儀器電源開關及電網配電板上的總開關。

   五、注意事項

1.使用該儀器時，一定要將探頭和被探工件很好的接觸，才能按下沖磁按鈕，否則線圈中的電流會增大而燒壞熔斷器，甚至損壞可控硅。

2. 若需要調節磁極間距時，松動可調關節上的蝶形螺母來改變磁極間距，然后將螺母旋緊才能工作。

   六、故障檢修

1. 電源指示燈不亮：可能是指示燈泡壞或電源開關故障或保險絲熔斷。

2. 保險絲熔斷：安裝在面板上的保險絲接在變壓器的初級，當變壓器初級有較大電流分量或初、次級短路等故障，均可引起保險絲熔斷。若檢修時無法判斷是哪一部分故障，可將兩變壓器分開，分別接上電源，再分別檢查，找出故障.

    3. 充磁指示燈不亮：可能是指示燈泡壞，小型繼電器故障或可控硅不工作等故障。

七、設備成套性

 1. 主機                                1臺

 2. A型 E型O型D型探頭                4只（根據客戶要求配置）

 3. 電源線                              1根

 4. 電纜線                              1根

5. 鋁合金包裝箱                        1只

八、多用磁粉探傷儀選配探頭

D型探頭：電磁軛探頭，多種活動關節，磁化強度大。極距：60-220mm，提升力：AC≥6 Kg，DC≥20 Kg。配備一臺電磁軛角焊縫探傷儀，探頭具有導磁高、磁化強度大等特點。

A型探頭：馬蹄磁軛角焊縫探頭，活動關節斜面磁頭，配有工作燈；對異形面、形狀復雜工件探傷尤其適用。極距：20-160mm；提升力：AC≥5Kg，DC≥18 Kg。配備一臺電磁軛角焊縫探傷儀，探頭采用活關節可自由調節使用范圍廣。

E型探頭：交叉磁軛探頭或旋轉磁場探頭，可一次全方位復合磁化探傷，行走滾輪和工作燈可提高探傷速度。極距：110mm，提升力：AC≥8 Kg。配備一臺旋轉磁場探傷儀，兩只交叉的磁軛采用交流電移相技術，使之產生隨時間變化的合成旋轉磁場，對工件一次全方位復合磁化。探頭速度快、檢測質量高。
