一、產品介紹

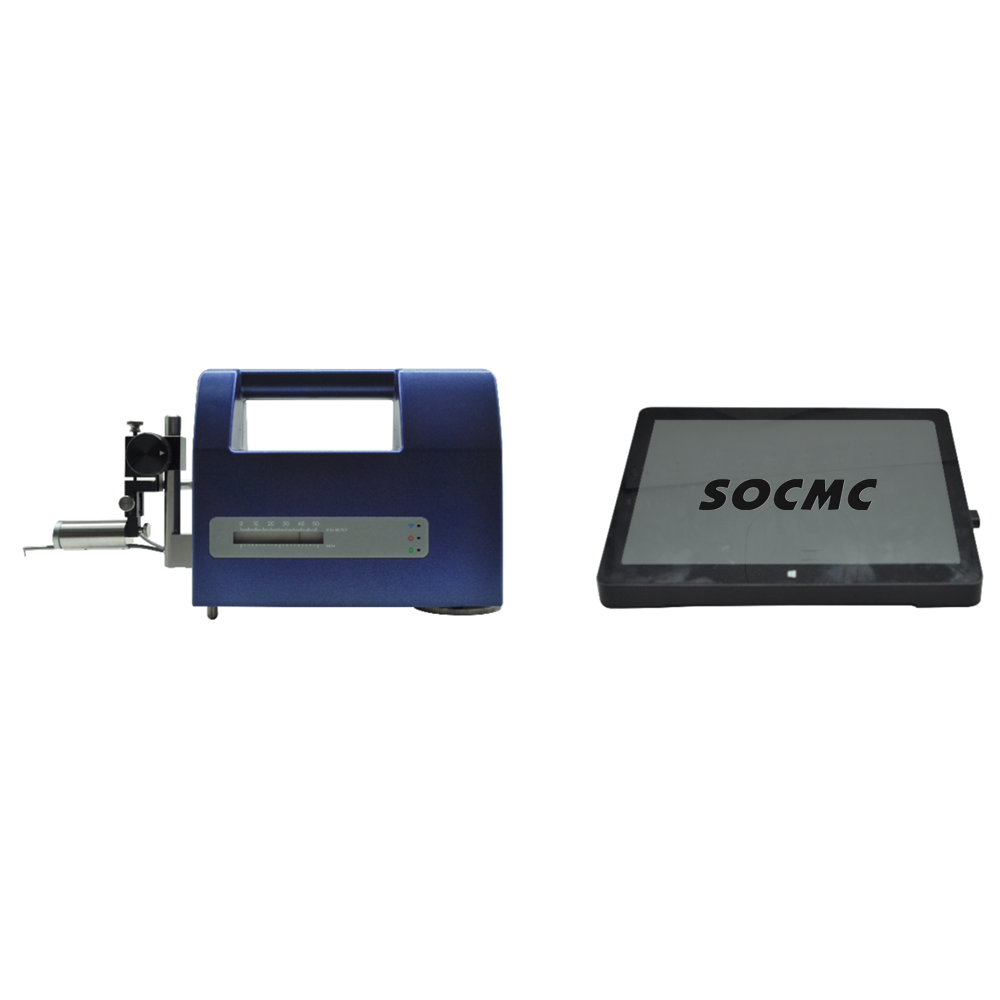

1、Laes300粗糙度儀用于描述加工后零件的表面結構，適用于車間檢定站、實驗室、計量室等環境的檢測，也適用于現場、計量室計量。
2、它能夠評定粗糙度輪廓、波紋度輪廓、原始輪廓、支承率曲線和圖形5種測量類型。
3、測量參數包含了中國、日本、美國、德國以及多種ISO標準。
4、有著用戶友好的軟件界面和方便的操作習慣，無線的WiFi通信和網線連接通信可讓操作者遠程操控，使用更方便。
5、我們在軟件上設計了可記錄不同操作情景下的配置，在測量不同工件時不需要進行繁瑣的設置，只需要選好配置后一鍵測量即可。
二、特點
1、高精度大行程導軌，長度達50mm
2、傳感器量程±1000μm
3、Pad做操作機，攜帶方便且操作舒適
4、無線WiFi通信，遠距離操作，使用方便
5、網線連接通信，可與WiFi通信自動切換，在不方便使用無線設備的車間里能實現更快的數據傳輸
6、參數全面，包括5種測量類型以及多種國家標準
7、可帶導頭/無導頭測量，無導頭測量小值也非常準
8、測針可直接更換，更換操作方便，可實現不同場景下的測量
9、傳感器可與導軌垂直同向隨意切換，測深槽就可從側面進行，無需受限與測針和凹槽的深度
10、支持操作界面以及結果參數公英制切換
11、支持界面中英文的切換
12、數據儲存方便，可直接更改儲存路徑到插在Pad上的U盤或SD卡上，CSV數據格式讓數據使用更方便，無數據存儲上限
13、包括多種濾波方式的分析算法可隨意搭配滿足要求
14、支持自動多次校準標準塊，使校準大大減少誤差
三、技術參數
|
量程 |
X方向 |
50mm |
|
|
Z方向 |
±1000μm |
||
|
分辨率 |
X方向 |
0.0016μm/±50μm ~ 0.016μm/±500μm |
|
|
驅動器 |
直線度 |
1μm/50mm |
|
|
分析算法 |
對應標準 |
JIS-82、JIS-87、JIS-94、JIS-01、JIS-13、ISO-84、ISO-97、DIN-90、ASME-95、GB-14 |
|
|
參數 |
粗糙度輪廓 |
Ra75、Rq、Rp、Rv、Rc、Rt、S、R3z、PPI、Ra、Rsk、Rku、Ry、Sm、RΔa、RΔq、Rz、Pc、Rλa、Rλq、lr、RSm、Rz94、RPc、RS、Rz.I、Rpm、HSC |
|
|
波紋度輪廓 |
WCA、WCC-q、WCC-p、WCC-v、WCC-m、WCC-Sm、WCA、WC-q、WC-p、WC-v、WCM、WC-Sm、WC-t、Wa、Wq、Wsk、Wku、Wp、Wv、Wz、Wc、Wt、WSm、WΔq、Wdc |
||
|
原始輪廓 |
Rsk、Rku、Rmax、Sm、Δa、Δq、Rz、λa、λq、lr、TILT A、AVH、Hmax、Hmin、AREA、Rz.J、Pa、Pq、Psk、Pku、Pp、Pv、Pc.I、Pt、PSm、PΔq、PPc、Pc |
||
|
支承率曲線 |
Rk、Rpk、Rvk、Mr1、Mr2、V0、K、A1、A2 |
||
|
圖形 |
NCRX、AR、R、Rx、NR、CPM、SR、SAR、AW、W、Wx、Wte、NW、SW、SAW、Rke、Rpke、Rvke、Mr1、Mr2、V0、K |
||
|
評定曲線 |
粗糙度輪廓、波紋度輪廓、原始輪廓、支承率曲線、圖形 |
||
|
特征曲線 |
支承率曲線(Rmr(c)、Rmr2(c)、Rδc(c)、tp(c)、tp2(c)、Htp(c))、幅頻分析曲線、振幅分布曲線 |
||
|
形狀去除 |
全域、前半、后半、中心、2點、曲線 |
||
|
濾波器類型 |
Gaussian、FFT、PC、DP、2RC |
||
|
濾止波長 |
λs |
0、2.5、8、25μm |
|
|
λc |
0.08、0.25、0.8、2.5、8mm |
||
|
λf |
0.8、2.5、8、25mm |
||
|
評定長度 |
取樣長度 × 取樣個數 （取樣長度有標準模式與自定義模式） |
||
|
測量速度 |
0.05mm/s、0.10mm/s、0.50mm/s、1.00mm/s、2.00mm/s |
||
|
回程速度 |
0.05mm/s、0.10mm/s、0.50mm/s、1.00mm/s、2.00mm/s |
||
|
傳感器 |
型號 |
標準通用型 |
|
|
傳感器方式 |
差動電感 |
||
|
量程 |
±1000μm |
||
|
測針 |
5μmR金剛石90° |
||
|
測力 |
7.5mN以下可調 |
||
|
操作機 |
顯示部分 |
10寸彩色IPS觸摸屏 |
|
|
數據輸出 |
TF卡/U盤/WiFi打印/PDF文件 |
||
|
對應語言 |
中文/英文 |
||
|
尺寸及質量 |
電源/消耗 |
AC220V±10% 內置充電電池（AC變壓器充電） 充電時間8小時 |
|
|
耗電量 |
約30VA（充滿電后可以測量800次） |
||
|
質量 |
干重4Kg 含包裝8Kg |
||
|
設置尺寸 |
執行器 80（W）×392（L）×180（H） 操作器 245（W）×162（D）×68（H） |
||
四、標準配置
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
主機執行器 |
臺 |
1 |
|
|
2 |
傳感器 |
支 |
1 |
|
|
3 |
10寸Pad操作器 |
套 |
1 |
|
|
4 |
主機充電器 |
個 |
1 |
|
|
5 |
Pad充電器 |
個 |
1 |
|
|
6 |
標準測針 |
支 |
1 |
|
|
7 |
粗糙度標準試塊 |
塊 |
1 |
|
|
8 |
產品合格證 |
份 |
1 |
|
|
9 |
產品說明書 |
份 |
1 |
|
|
10 |
保修卡 |
份 |
1 |
|
|
11 |
數據通信線 |
根 |
1 |
|
|
12 |
主機防水箱 |
個 |
1 |
|
|
13 |
隨機工具 |
只 |
2 |
內六方扳手（1.5mm和2.5mm） |
