一、介紹：

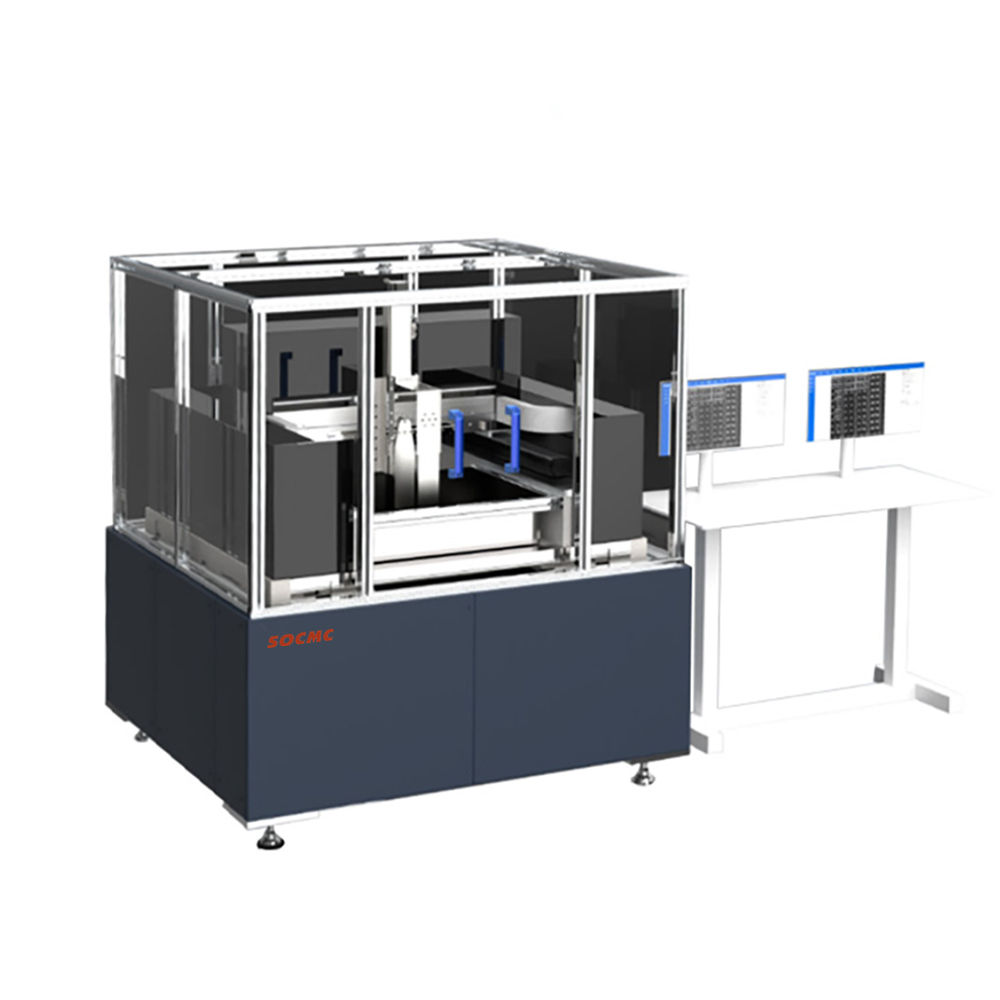

1、Laes T430超聲波監測儀是一種利用超聲波為傳播媒介的無損檢測成像設備，主要利用超聲波對電池進行無損檢測，可獲得電解液擴散狀態、早期產氣指標。
2、一般的電池測試手段僅能獲取電池的電壓、電流、溫度信息，這使得通過這些外部信息反推電池內部狀態極具挑戰性。
3、通過引入超聲測試設備，豐富所能直接獲取的電池狀態信息，有助于電池模型的建立、電池老化狀態的觀測、加速壽命估計模型的構建。
4、電池超聲掃描設備使用超聲信號對電池進行無損檢測，可獲得電解液擴散狀態、早期產氣、密封性能、鍍鋰情況等多項電池指標。
5、對于電池超聲掃描設備而言，掃描面積、超聲可穿透的電池厚度、分辨率是其重要參數。
二、 功能和技術參數
|
序號 |
項目 |
參數 |
|
1 |
掃描模式 |
超聲C掃描 |
|
2 |
整機尺寸 |
1400mm×1300mm×2000mm |
|
3 |
有效掃描范圍 |
450mm（寬）×350mm（高） |
|
4 |
******掃描速度 |
400mm/s |
|
5 |
可測電芯厚度 |
≤70mm |
|
6 |
圖像推薦分辨率 |
10～4000um |
|
7 |
聲時測量精度 |
≤200 μs |
|
8 |
重復定位精度 |
X/Y/Z≤±0.01mm |
三、軟件功能
|
序號 |
軟件功能 |
功能描述 |
|
1 |
手動掃描 |
可以通過手動的方式生成C掃描圖像，反映結合面結合情況，并以釬著率、缺陷面積數值的形式顯示檢測結果。 |
|
2 |
探頭與C掃圖像對位 |
可通過點擊C 掃圖的具體像素點將探頭移至與實際被檢工件相對應的位置。 |
|
3 |
手動分析 |
對生成的C掃圖片可以進行各種編輯，包括加框（確認有效分析區域），測距，修改閾值，圖片剪裁，弧面補償?shù)取?span> |
|
4 |
控制方法 |
可通過上位機配套軟件設定掃描范圍，處理/可視化/分析掃描數據 |
|
5 |
測試功能 |
可獲得方形硬殼電池內部電解液擴散狀態、早期產氣等電池指標。 |
|
6 |
多種掃描模式 |
（1） A掃描：對某一定點接收到的超聲信號，進行成像處理，橫坐標為時間，縱坐標為超聲信號，可以反映缺陷的位置、大小信息； （2） B掃描：對某一截面內的超聲波信號，以灰度或彩色的形式顯示在二維平面內，橫坐標代表掃查機構的位移方向，縱坐標代表超聲波傳播的深度方向，反映缺陷在樣品內的相對深度信息； （3） C掃描：對某一深度的截面進行掃描，是X-Y二維平面內移動并選取A掃描特定深度的點的信號成像，顯示的是水平截面的缺陷信息； （4） T掃描：用透射探桿接收超聲透射波，在X-Y二維平面內移動并將所有位置點的信號成像，顯示的是水平界面透射的缺陷信息； （5） 區域掃描：可自定義檢測區域，并對檢測區域進行掃描； （6） 批量掃描：對放置于水槽中的一種或多種工件進行自動檢測； |
|
7 |
報告自動生成 |
可對檢測結果自動進行編輯并輸出報告文檔。 |
|
8 |
探頭管理 |
可對不同型號探頭進行更換或編輯。 |
|
9 |
一鍵校準 |
可自動對檢測設備坐標偏移及檢測系統能量變化，校準系統漂移，保證檢測結果的準確性和穩定性。 |
|
10 |
缺陷檢測能 |
焊接缺陷、粘接缺陷、封裝分層、粘片空洞等區域和良好區域。 可對缺陷尺寸和面積進行自動統計和計算。也可根據客戶的要求，提供有償定制開發服務。 |
|
11 |
聲速檢測 |
聲音在被測材質中的飛行速度檢測。 |
四、設備配置表
|
序號 |
名稱 |
規格 |
|
1 |
掃描系統 |
X/Y/Z軸：伺服電機驅動 |
|
2 |
水槽 |
620mm×400mm×700mm |
|
3 |
高速數據采集卡 |
采樣頻率100MHz |
|
4 |
超聲探頭 |
0.5MHz、2.0MHz探頭各一對 |
|
5 |
工控機 |
I7-12代處理器，32GB 內存，2T硬盤，Windows 10-64位操作系統，USB及網絡接口。 |
|
6 |
顯示器 |
兩個27"液晶顯示器 |
|
7 |
檢測軟件 |
和伍超聲無損檢測軟件V1.0 |
五、附件清單
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
超聲檢測主機 |
1 |
套 |
|
|
2 |
超聲探頭0.5MHz |
1 |
只 |
|
|
3 |
顯示器 |
1 |
套 |
|
|
4 |
智能分析軟件 |
1 |
套 |
|
|
5 |
聲信號收發系統 |
1 |
套 |
|
|
6 |
人機交互模塊 |
1 |
套 |
|
|
7 |
數據分析終端（含軟件） |
1 |
套 |
|
|
8 |
其他配件（探頭架、樣品夾、屏蔽線纜等） |
1 |
套 |
|
|
9 |
說明書（電子版） |
1 |
份 |
|
|
10 |
接線圖（電子版） |
1 |
份 |
|
|
11 |
維護手冊（電子版） |
1 |
份 |
|
|
12 |
裝箱清單（紙檔） |
1 |
份 |
|
|
13 |
送貨單（紙檔） |
1 |
份 |
|
六、易損件清單
|
序號 |
零/部件名稱 |
品牌 |
備 注 |
|
1 |
超聲反射發射探頭 |
Laes |
|
|
2 |
超聲反射發射探頭 |
Laes |
|
|
3 |
探頭線 |
Laes |
|
|
4 |
探頭夾具裝置 |
Laes |
1、設備整機尺寸1400mm（長）×1300mm（寬）×2000mm（高）。
2、安裝方案基于空間占用最小化和維護，服務條件最優化的需要，保證在設備周圍留有500mm的空間，可以方便工作人員進行操作、維護。
3、設備配有電腦桌，用于安放鼠標、鍵盤及顯示器。用戶也可自行配備。
4、電力供應：工作電源：220V±10%/50Hz，2KW
5、水源：設備需要自來水、去離子水或者純凈水，并且需要定期更換。水溫要求：15～30℃
6、環境相對濕度：35℃≤50％RH
7、環境溫度要求：20～35℃
8、周邊環境：
（1）不要放在強磁場、電磁波和產生高頻設備的旁邊。
（2）減少振動。
（3）灰塵少、濕氣少，沒有腐蝕性氣體的地方。
（4）電源的變化，限制到最小。
（5）為了防止地震的損壞，四周一定要固定。
