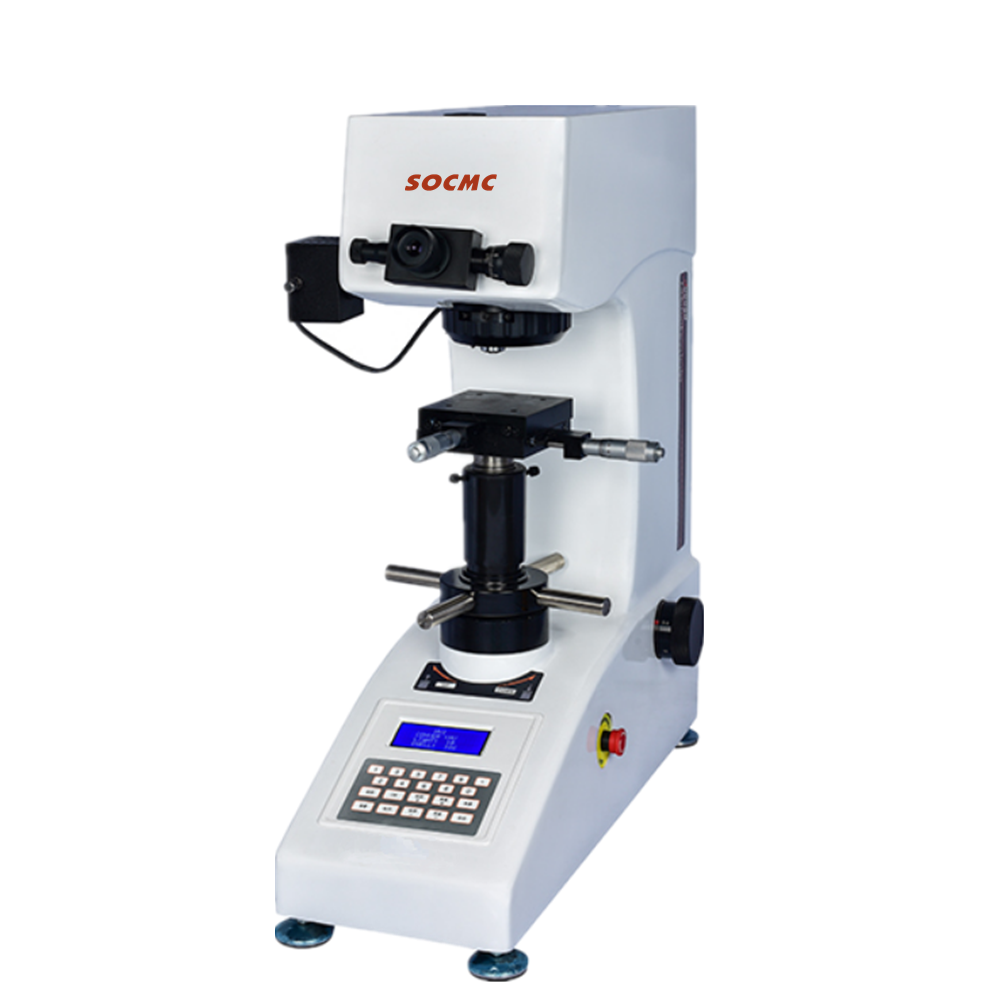

自動轉塔型維氏硬度計是光機電一體化的高新技術產品，該硬度計造型新穎,具有良好的可靠性、可操作性和重復性，是測試維氏硬度的理想產品。該機采用計算機軟件編程，光學測量系統。通過軟鍵輸入，可選擇維氏和努氏硬度的測量、能調節測量光源的強弱，能選擇保荷時間，在LCD顯示屏上能顯示試驗方法、試驗力，通過面板輸入測量壓痕對角線長度、屏幕直接讀出硬度值，簡便了查表的繁瑣。使用方便，測量精度高
二、功能和特點：
1、 高級光學工程師設計的光學系統不僅圖像清晰，還可作為簡單的顯微鏡使用，亮度可調，視覺舒服，長時間操作不容易疲勞；
2、 工業顯示屏上可直觀顯示硬度值，換算硬度，試驗方法，試驗力，保荷時間，測量次數，試驗過程直觀明了；
3、 鑄鋁殼體一次成型，結構穩定不變形，汽車烤漆檔次高，抗劃傷能力強，使用多年依然光亮如新；
4、 我司具備自行研發設計，生產加工的能力，我們的機器終身提供配件更換和維護升級服務；
5、 HV-5Z機型可實現：觀察—測試—測量的位置切換由自動轉塔完成
三、用途和適用范圍：
1、 鋼鐵，有色金屬，金屬箔，硬質合金，金屬薄板，微觀組織
2、 滲碳，滲氮和脫碳層，表面硬化層，電鍍層，涂層
3、 玻璃，晶片，陶瓷材料，碳化；
四、標準配置
|
主機 |
1臺 |
電源線 |
1根 |
|
砝碼 |
3只 |
10X測微目鏡 |
1只 |
|
十字測量平臺 |
1只 |
維氏硬度塊 |
2塊 |
|
平口夾持臺 |
1個 |
備用保險絲2A |
2只 |
|
水平調節螺釘 |
4只 |
產品合格證 |
1份 |
|
產品使用說明書 |
1份 |
||
五、技術參數：
|
參數名稱 |
參數數據 |
|
維氏硬度標尺 |
HV0.3,HV0.5,HV1.0,HV2.0,HV3.0,HV5.0 |
|
顯示 |
自動讀數菜單顯示5位數的硬度值；4位數的對角線長度（D1，D2）試驗力,保持時間,測試次數,返回 |
|
試驗力（Kgf） |
0.3 、 0.5 、1.0 、2.0 、3.0、5.0 |
|
加載控制 |
自動（加載/保持/卸載） |
|
試驗力保持時間(s) |
1~99 |
|
光通道 |
雙光通道（目鏡及CCD攝象通道） |
|
光學系統 |
物鏡： 10× 20× 目鏡： 10× 總放大倍數：100× 200× 測量范圍：800μm 400μm 分辨率：1μm 0.5μm |
|
硬度測量范圍 |
(5-3000)HV |
|
XY試臺（選配） |
尺寸(mm):100×100 行程范圍(mm):25×25 最小讀數(mm):0.01 |
|
試件******高度(mm) |
165 |
|
試件******寬度(mm) |
130（從壓頭中心線至機壁距離） |
|
執行標準 |
GB/T4340.2國家標準(GB/T4340.2 Chinese Standard), JJG151檢定規程 ( JJG151 Inspection Rule ) |
|
電源電壓 |
AC220V/50HZ |
|
外形尺寸(mm) |
585×200×630 |
|
重量(kg) |
42 |
