產品概述:

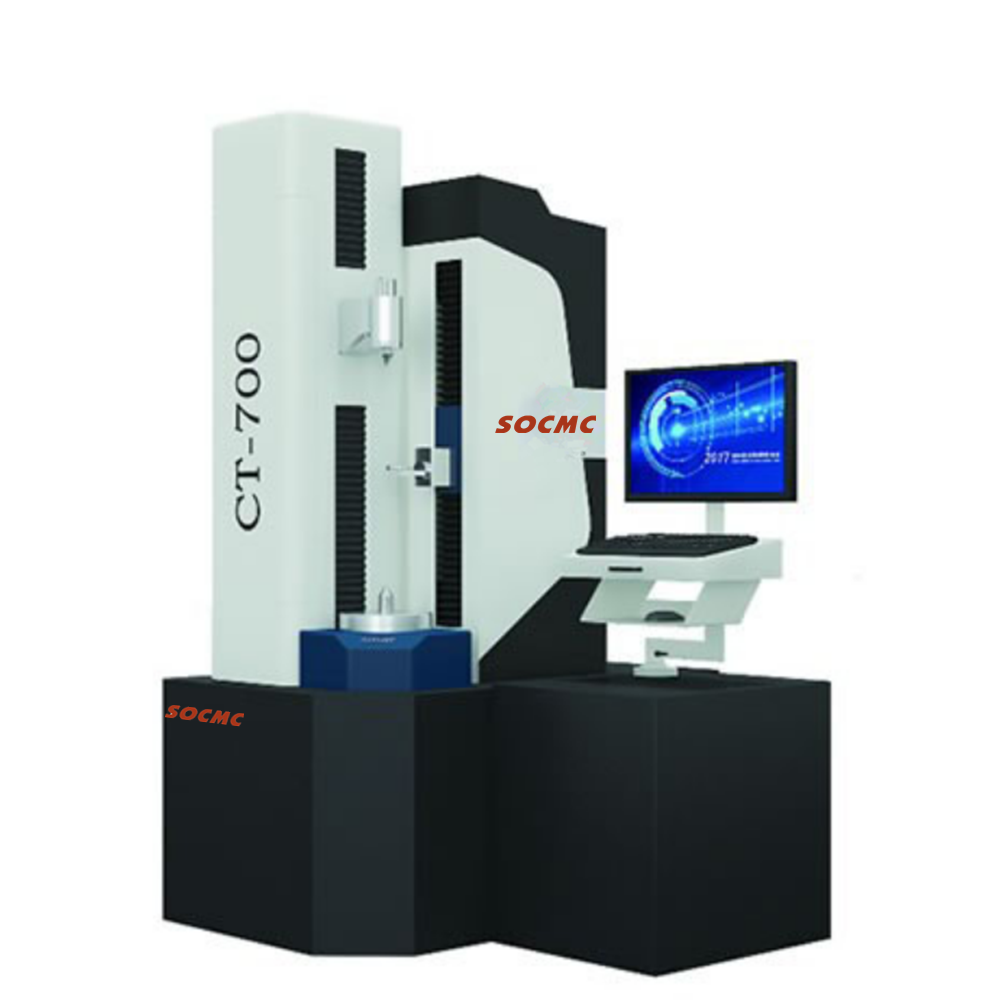

CT型凸輪軸測量儀采用精密機械、光柵、微型計算機等技術，為滿足汽車、摩托車發動機凸輪軸、汽車前后橋剎車凸輪軸等檢測要求而特殊設計制造的新型測量儀器，可測量凸輪軸的桃形型而誤差、桃形對定位鍵槽的相位角誤差、桃形間相位角誤差、軸徑的徑向跳動及凸輪的速度、加速度等測量項目。儀器采用通用微機系統進行測量循環控制、測量數據采集處理以及測量誤差評值和測量結果輸出。
儀器主體結構、硬件配置及功能特點
1、機械主機采用被測凸輪立式安裝結構形式，整機由圓數控轉臺、垂直、徑向數控導軌三個坐標軸及測頭系統、機座、立柱等幾部分組成；
2、采用圓向、徑向及軸向光柵定位，以通用型微機進行測量控制、數據采集和誤差處理。 三個坐標軸均采用電機驅動；
3、全自動測量循環，凸輪軸一次安裝后，自動完成測量過程，并自動進行誤差評值和輸出測量結果；
4、通用測量軟件: 配備相應鍵槽等定位裝置，一臺儀器滿足多種凸輪軸檢測的要求；
5、測量儀同時滿足多種凸輪軸的測量；
6、測量儀的測頭部分可換(球測頭、直線測頭、刀口測頭及滾輪測頭)；
7、對凸輪軸按實際鍵槽(或定位孔等)設計定位校正卡具。
