一、產品概述

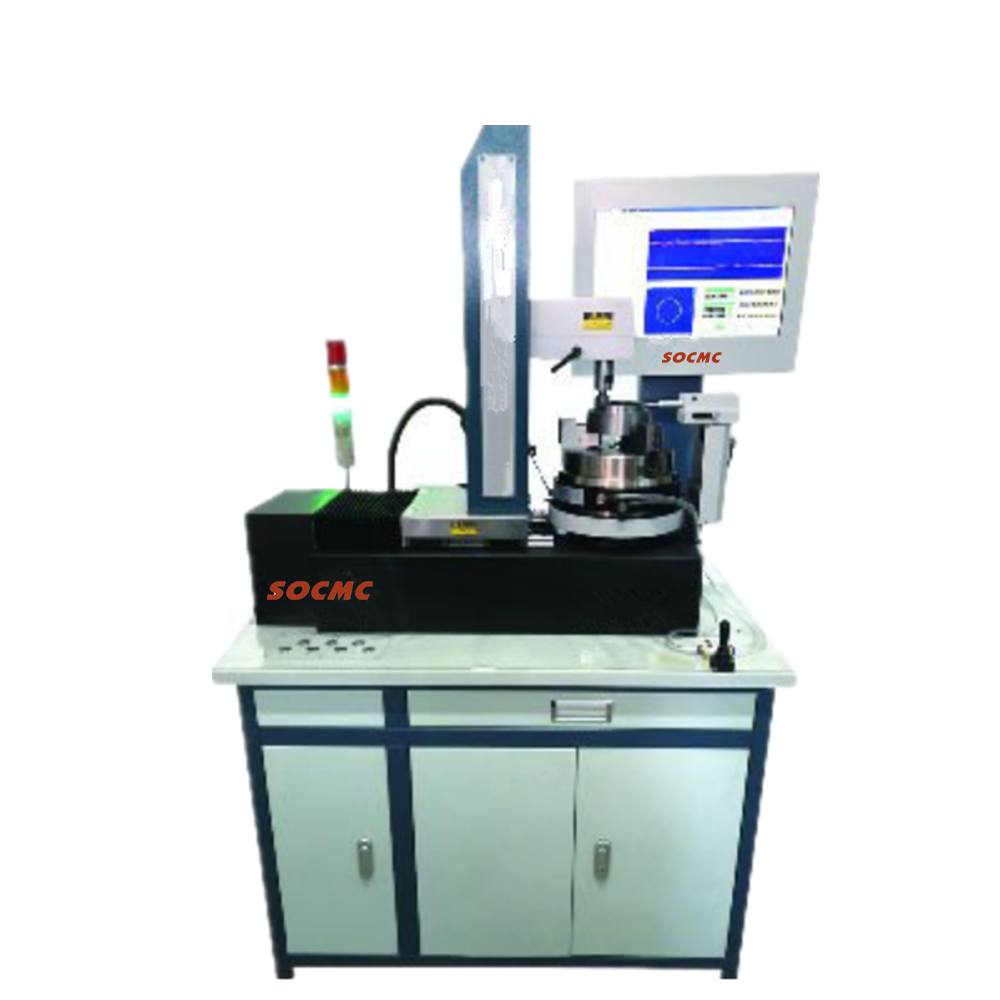

1、CSN30型 在線智能內齒輪雙面嚙合綜合測量儀是在借鑒成熟的產品基礎上，雙嚙儀的設計理念與客戶的實際需求相結合，開發完成的新一代微機控制智能面嚙合綜合測量儀，

2、采用微機數字控制及誤差數據采集智能處理技術，自動完成內齒輪的一轉中心距變動量Fi"，一齒中心距變動量fi"和徑向跳動Fr"的測量,同時可檢測內齒輪外圓跳動或端面跳動，采用獨創的雙光柵結構方便快捷的檢測出齒中心距上偏差、下偏差（Eas 、Eai）跨幫距（M）、公法線（W），理論和實踐證明根據中心距測量出的M和W更符合原理和定義，并配備完善的測量控制及誤差補償處理系統，有效的解決重復定位不精確及齒輪內、外定位面不同帶來的誤差問題(選配)。

3、可以滿足并且繼續開發用戶提出的新的測量要求。

二、測量項目

1、徑向綜合偏差：（Fi〞）；

2、一齒徑向綜合偏差：（fi〞）

3、中心距變動上、下偏差：（Eas、Eai）；

4、徑向跳動：（Fr〞）；

5、跨棒距：（M）；

三、技術參數

1、被測齒輪模數-----------------------------------------------------------1~10  mm

2、被測內齒輪******外徑-------------------------------------------------- 350   mm

3、雙嚙中心距----------------------------------------------------------  50~150 mm

4、微動測量滑架行程------------------------------------------------------20  mm

5、垂直立柱行程范圍------------------------------------------------------- 200 mm

6、儀器重復性：徑向綜合總偏差Fi"，一齒徑向偏差fi"和徑向跳動Fr"重復性±0.003mm，公法線Wk，跨棒距M的重復性為±0.005mm（每次測量標輪和工件都從同一齒開始）；
