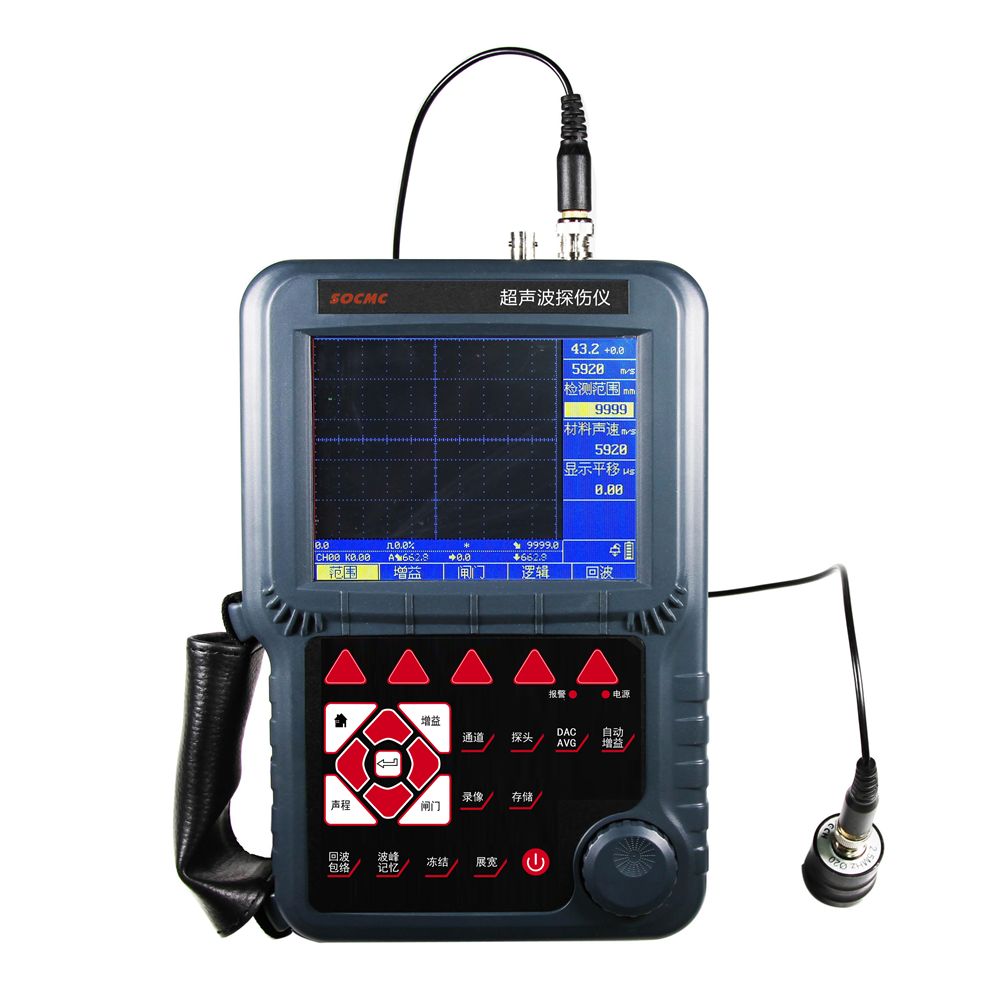

一、簡介

1、全數字式超聲波探傷儀，能夠快捷、無損傷、精確地檢測工件內部多種缺陷（裂紋、夾雜、氣孔等）。

2、該產品設計獨特、操作簡便、堅固耐用，采用全中文真彩液晶顯示，可根據環境選擇不同顏色方案，在室外強光下，液晶亮度可調節。

3、主從式菜單設計，設有數碼飛梭旋輪，操作便捷，技術領先。

4、被廣泛應用于航空航天、鐵路交通、建筑鋼結構、鍋爐壓力容器等領域，是鐵路、造船、冶金、化工等行業缺陷檢測、質量控制、在役安全監測與壽命評估必備的專業精密儀器。

5、是石油、化工、冶金、造船、航空、鐵路等領域缺陷檢測、質量控制、在役安全監測與壽命評估必備的專業精密儀器。

二、特點

1、探傷標準：內置各行業常用探傷標準，直接調用，方便、快捷。

2、焊縫圖示：可設置焊縫形態參數，探傷中直觀顯示焊縫圖和缺陷在焊縫中的位置。

3、自動校準：探頭零點和探頭角度（K值）自動校準功能；聲速自動測量功能。

4、波峰記憶：實時檢索缺陷最高波，記錄缺陷******值。

5、Φ值計算：直探頭鍛件探傷找準缺陷最高波后自動計算、顯示缺陷當量尺寸。

6、缺陷定位：實時顯示缺陷水平、深度（垂直）、聲程位置。

7、缺陷定量：缺陷當量dB值實時顯示。

8、缺陷定性：通過回波包絡波形，方便人工經驗判斷。

9、DAC/AVG：曲線自動生成，取樣點不受限制，并可進行補償與修正。曲線隨增益自動浮動、隨聲程自動擴展、隨延時自動移動。能顯示任意孔徑的AVG曲線。

10、增益：總增益量110dB，設0、0.1dB、2dB、6dB步進值，獨特的全自動增益調節及掃查增益功能，使探傷既快捷又準確。

11、閘門報警: 門位、門寬、門高任意可調；B閘門可選擇設置進波報警或失波報警；閘門內蜂鳴聲和LED燈(吵噪環境中LED燈報警非常有效)報警及關閉。

12、實時時鐘：實時探傷日期、時間的跟蹤記錄，并記錄存儲。

13、電池模塊：高容量鋰電池模塊，在線充電和脫機充電兩種充電方式，方便探傷人員使用。

三、技術參數

1、檢測范圍： (0~9999)mm

2、工作頻率： (0.2~20)MHz

3、聲速范圍： (1000~15000)m/s

4、動態范圍： ≥36dB

5、垂直線性誤差：≤2.5%

6、水平線性誤差：≤0.1%

7、分 辨 力： >40dB(5P14)

8、靈敏度余量：>65dB(深200mmФ2平底孔)

9、數字抑制： (0~80)%，不影響線性與增益

10、電噪聲電平：≤8%

11、探頭類型：     直探頭、斜探頭、雙晶探頭、穿透探頭

12、閘    門：     進波門、失波門；單閘門讀數、雙閘門讀數

13、脈沖幅度：低（300V）、中（500V）、高（700V）分級選擇

14、脈沖寬度： 在(0.1~0.5)μs范圍內連續調節，以匹配不同頻率的探頭

15、探頭阻尼： 100Ω、200Ω、400Ω可選

16、硬件實時采樣：高分辨率10位AD轉換器，采樣速度160MHz，波形高度保真

17、檢波方式： 正半波、負半波、全波、射頻檢波

18、濾波頻帶：（0.2~20）MHz，根據探頭頻率全自動匹配，無需手動設置

19、數據存儲： 100組探傷參數通道，1000幅探傷回波信號及參數

20、通訊接口： USB2.0高速通訊傳輸接口

21、電    源：     直流（DC）9V；鋰電池連續工作10小時以上

22、外型尺寸：     263×170×61(mm)

23、整機重量： 5.2Kg

24、環境溫濕度：(-10~50)℃    (20~95)%RH
